按照进出口方位连接管道后，待过滤液体由滤器进口压入，经滤芯自外向里透过滤层而被过滤成清澄液体，然后经出口排出。杂质被截留在滤芯的深层及表面，从而液体被达到过滤的目的。
1． 待过滤液体进口
2． 清澄液体排出口
3． 排液（污）口过滤器的大小、结构和滤芯的尺寸取决于设计流量、过滤液体的介质特性。过滤器的材质均为优质不锈钢，结构合理，不但体积小、成本低、流量大、而且检修、换芯、装配方便，过滤精度为0.5-100um,流量为0.5-200m3/h。也可跟据用户需求制作不同尺寸规格的产品。
过滤器内部滤芯数量滤筒内可装有1芯、3芯、5芯、7芯、9芯、11芯、13芯、15芯等
折叠式滤芯长度有10、20、30、40 英寸
滤芯 分类

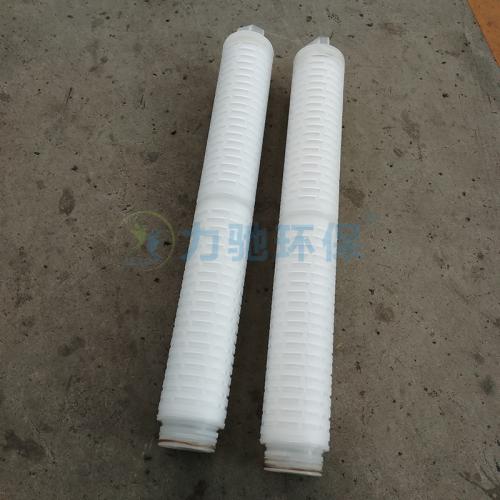

折叠滤芯
折叠滤芯由聚丙烯超细纤维膜及聚丙烯无纺布支撑导流层构成，属深层过滤芯折叠式构造，膜过滤面积大，通量大。压差低，纳污能力强，使用寿命长。有多种过滤精度可供选择，应用性广泛。较好的化学兼容性，适合过滤强酸、强碱及有机溶剂。热熔焊接技术加工成型，不含任何化学胶合剂，无泄漏，无二次污染。
应用领域
1、反渗透RO系统预处理
2、酸、碱及化学有机溶剂过滤
3、半导体、电子行业高纯水前置处理
4、矿泉水、酒类、果汁过滤
5、油田回注水过滤
材质构造
1、滤膜材质：聚丙烯（PP）
2、导流支撑层：聚丙烯（PP）
3、外壳/中心杆/端盖材质：聚丙烯（PP）
操作条件
1、***大压差
（1）正向—75PSI（5.1Bar）@20℃
（2）正向—25 PSI（1.7Bar）@80℃
（3）反向—30 PSI（2.0Bar）@25℃
2、滤芯更换推荐压差@1.5 Bar—2.0Bar
3、***大工作温度：80℃
4、灭菌消毒：121℃在线蒸汽灭菌，每次20分钟，可用5次，85℃—95℃热水消毒
规格尺寸
1、过滤面积：0.5㎡/10″
2、外径：69mm
3、公称长度：5″、10″、20″、30″、40″
4、公称精度（单位：um）：0.1、0.2、0.45、0.65、1、3、5……………
接口形式
1、215、220、 222、 226 、螺纹型M30、 螺纹型M36等
2、翅片型、平头型、三角翅片型、平面型
熔喷滤芯
性能特点
***、以聚丙烯为原料，用熔喷工艺生产的连续聚丙烯长纤维绕制而成
第二、过滤精度高，流量大，结构均匀，纳污量大，使用寿命长
第三、有良好的化学相容性，无任何添加物，纤维不易脱落
第四、应用广泛，价格便宜
应 用
熔喷滤芯可用于各种纯水系统的预过滤、保安过滤，食品、饮料、饮用水过滤，溶剂、酸、碱过滤，锅炉用水过滤，油过滤.
线绕滤芯
由具有良好过滤性能的纺织纤维纱线精密缠绕在多孔骨架上精制而成的。其纱线材料有丙纶纤维、晴纶纤维、脱脂棉纤维等。缠绕时通过控制纱线的缠绕松紧度和稀密度，可以制成不同精度的过滤芯，能有效去除各种液体的悬浮物、颗粒杂质等，对各种液体有较高的净化效果。
活性炭滤芯
活性炭滤芯产品有两大类：压缩型活性炭滤芯、散装型活性炭滤芯。
1、压缩型活性炭滤芯采用高吸附值的煤质活性炭和椰壳活性炭作为过滤料，加以食品级的粘合剂烧结压缩成形。压缩活性炭滤芯内外均分别包裹着一层有过滤作用的无纺布，确保炭芯本身不会掉落炭粉，炭芯两端装有柔软的丁晴橡胶密封垫，使炭芯装入滤筒具有良好的密封性。
2、散装型活性炭滤芯将所需要的活性炭颗粒装入特制的塑料壳体中，用焊接设备将端盖焊接在壳体的两端面，壳体的两端分别放入起过滤作用的无纺布滤片，确保炭芯在使用时不会掉落炭粉和黑水。根据客户的需要，壳体端盖可做成不同型号的连接口。接口方式有：平压式、管道式（型号有：4042、4044、4046等）。
双节滤芯
上节：聚丙烯熔喷滤芯精度5μm
下节：颗粒活性炭滤芯内置活性炭170g
材质：ABS、PP
长度：250mm外径：70mm通量：8L/S总通量：6-8T
活性炭指标：强度>90；碘值(mg/g)>950；亚甲蓝值(mg/g)>120
陶瓷滤芯
陶瓷滤芯由于选用的是天然物理材料，所以在净水器使用过程中不会产生二次污染，同时把水中各种矿物质全部却除，它会保留水中有益矿物质、同时有效去除泥砂、细菌、铁锈、永不堵塞、使用寿命长久、过滤效果卓越等优点，同时它不怕堵塞，能够适应水质非常恶劣的情况。目前国际上过滤精度很高的陶瓷滤芯为双控制膜陶瓷滤芯，平均孔径为0.1μm。经该滤芯过滤后的水无需煮开，即可饮用，完全达到国家直接饮用水的标准。
树脂滤芯
树脂是一种多孔的、不可溶性互换材料。软水机中树脂滤芯内装有千百万颗微细的塑料球(珠)，所有小球都含有许多吸收正离子的负电荷交换位置。当树脂处在新生状态时，这些电荷交换位置被带正电荷的钠离子占据。当钙和镁经过树脂贮槽时，它们与树脂小珠接触，从交换位置上取代钠离子。树脂优先结合带较强电荷的阳离子，钙和镁离子的电荷比钠离子强。取代钠阳离子然后向下通过树脂“床、流出软水机，这样软水机就送出了“软”水。***后，所有的树脂交换位置均被钙和镁占据，再不能进行工作了。
钛棒滤芯
钛棒滤芯具有耐腐蚀，耐高温，强度大，过滤精度容易保证，易再生等优异性能；钛滤芯是由钛粉经成形、高温烧结而成，故表面颗粒不易脱落；在空气中的使用温度可达500～600℃；适用于各种腐蚀性介质的过滤，例如：氢氧化物、海水及铁、铜、钠等溶液的过滤。它具有优良的机械性能，可进行切割、焊接等机加工，耐压强度大，内压破坏强度高达2MPa以上；其过滤精度容易保证，即使在高温高压下工作，孔径也不会发生变形。其孔隙率可达35～45%，孔径分布均匀，纳污量大，而且再生方法简单，再生后可重复使用。
RO逆渗透滤芯
采用RO逆渗透膜的滤芯。逆渗透技术：逆渗透原文是REVERSE OSMOSIS，它是美国太空总署集合多国科学家， 在政府支持下，花费数十亿美元，经过多年研究而成。 逆渗透的原理是在原水一方施加比自然渗透压力更大的压力，使水分子由浓度高的一方逆渗透到浓度低的一方 。由于逆渗透膜的孔径远远小于病例毒和细菌的几百倍乃至上千倍以上，故各种病毒，细菌， 重金属，固体可溶物，污染有机物，钙镁离子等根本无法通过逆渗透膜，从而达到水质软化净化的目的。

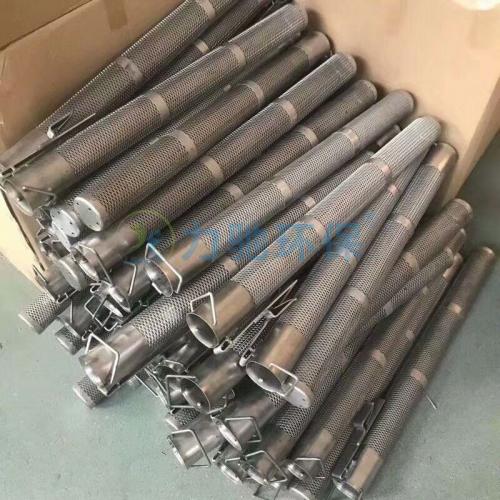

不锈钢滤芯
不锈钢滤芯(Stainless Steel filter )[1]，具有很好的良好的过滤性能、对2-200μm的过滤粒度均可发挥均一的表面过滤性能，主滤材采用多层不锈钢烧结网，过滤精度为0.5-200μm，其外形尺寸可按用户要求加工。
不锈钢滤芯特点：
1良好的过滤性能、对2-200μm的过滤粒度均可发挥均一的表面过滤性能；
2耐蚀性、耐热性、耐压性、耐磨性好；
3 不锈钢滤芯气孔均匀、准确的过滤精度；
4不锈钢滤芯单位面积的流量大；
5 不锈钢滤芯适用低温、高温环境； 清洗之后可以再使用，免更换。
应用： 石油化工、油田管道过滤； 加油设备、工程机械设备燃油过滤；水处理行业设备过滤；制药及食品加工领域； 额定流量 80-200l/min 工作压力 1.5-2.5pa 过滤面积(m2)0.01-0.20 过滤精度(μm) 2-200 μm 滤 材不锈钢编织网 不锈钢冲孔网用于重油燃烧系统前级除水，也可用于化工液体过滤，精度100um，滤芯材质是不锈钢圆微孔网。
适用于电子、石油、化工、医药、食品等工业部门中的预处理和后处理系统上。对含悬浮杂质较低（小于2~5mg/L）的水质进一步净化。
波纹状滤芯
滤材: 所使用的主要滤材是不锈钢编织网、不锈钢纤维烧结毡。 特点: 有利于超低温、高温、高压；
气孔率好；
压力损失少；
较高机械加工性；
空气净化、水处理用杀菌过滤；
高温、高粘度流体里用；
显示低压力差；
反清洗及清洗之后可以再使用。
应用行业:纤维、胶卷，塑料Polymer、制药、食品工业用、油漆工业里优秀的耐蚀性、耐久性、耐热性、
高温排气处理领域。
