袋式过滤器 概述

袋式过滤器的液体从上方侧面的进料管流进，液体由被支撑滤蓝支撑的过滤袋顶部流入，这使得液体在整个过滤表面能得到均匀分布，过滤液体中流线分布是一致的面，没有紊流的负效应。液体从过滤袋内流向袋外，滤出的颗粒杂质被截留在过滤袋内部，使得更换过滤袋时不致污染下游的液体，同时也使过滤系统清洗方便。在过滤袋内的滤袋使用手提式更换滤袋快速便捷。过滤器内部支撑滤袋的的滤篮给袋式过滤系统提供了一个大而畅通的过滤表面，从而保证了过滤系统流量大，体积小，防止过滤袋纤维迁移，保证了很高的过滤效率。

力驰环保设备有限公司生产的袋式过滤器广泛使用于石油产品、化工产品、化妆品、油漆、油墨、植物油、电镀液、废水等方面过滤；在造纸行业，被广泛用作密封水、水针水及淀粉浆的过滤。

------------------------------------------------------------------------------------------------------------

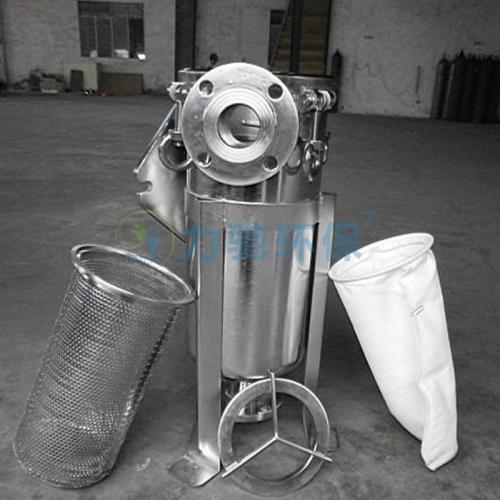

袋式过滤器内部结构

• 每只滤袋都有单独的锁紧装置，绝无侧漏机会。

• 一体式精密镗孔无变形设计

• 一体式精密镗孔，摇臂提升装置

• O型圈密封，高强快开螺栓

• 单个滤袋锁紧，无侧漏机会

•

  1.内部结构

  每只滤袋都有单独的锁紧装置，绝无侧漏机会。

  一体式精密镗孔无变形设计

  一体式精密镗孔，摇臂提升装置

  O型圈密封，高强快开螺栓

  单个滤袋锁紧，无侧漏机会



  2. 过滤袋：

  选用进口高提纯的长丝纤维原料针刺，表面经特殊烧毛处理，有效防止纤维脱落污染滤液，蓬松均匀的三维过滤层对固体及胶体颗粒有极高的捕捉能力，高强度的长纤维使滤袋的过滤效率稳定，使用寿命更长。滤袋参照欧美国际标准生产，符合国内制药行业GMP要求和FDA要求，是袋式过滤系统中的重要过滤元件，滤袋的品质决定过滤效率。

  滤袋材质：特有耐高温耐酸碱聚四氟乙烯(PTFE)、聚脂(PE)、聚丙烯(PP)、尼龙单、复丝(NMO)等，不锈钢(SUS304),能满足从0.5~1000微米不等的精度过滤。

  滤袋环口：有不锈钢环、镀锌钢环、PP、PE塑料环和涤纶绳。

  滤袋接合技术和加工工艺采用进口设备热熔焊接，如塑环焊接、底缝焊接以及车缝，如线缝、包缝、反缝等，除了提供行业标准袋(01#、02#、04#)外，也可根据客户的特殊工艺设计制造专用的滤袋



  3. 过滤网篮：

   袋式过滤器滤袋支撑滤篮，一体冲压成型，筒体有环形加强槽，整体强度高，设备外形精细美观，表面镜面电解处理或者亚光处理。

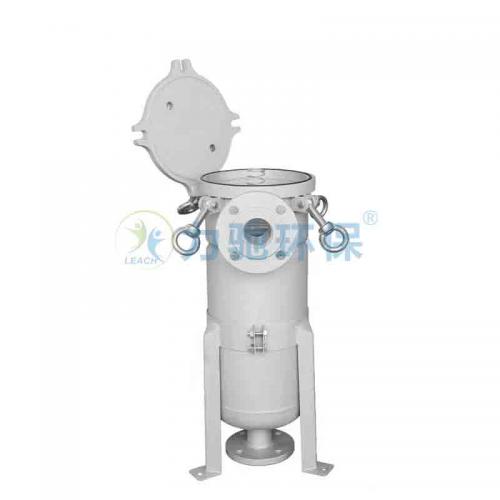

袋式过滤器 产品图

袋式过滤器 原理

机体主要由三部分组成：过滤容器、支承网篮和过滤袋。根据流量要求可在单机里使用多个滤袋，液体从过滤容器侧面或者下面进液口进入，由被网篮支撑的滤袋上方冲入滤袋中，滤袋因液体的冲击和均匀的压力面展开，使得液体物料在整个过滤袋内表面得到均匀分布，透过滤袋的液体沿着金属支承网篮壁，由过滤器底部出液口排出。滤出颗粒杂质被截留在过滤袋内，完成过滤过程。更换或清洗滤袋，只需松开环首螺栓，旋转手轮提升上盖，即可取出。多袋式过滤器具有处理量大、容污量大、过滤效果明显、操作简单、运行成本低等特点。

袋式过滤器 配件

袋式过滤器 参数

规格

技术参数

滤袋材质： 特有耐高温耐酸碱聚四氟乙烯（PTFE）、聚脂(PE)、聚丙烯（PP）、尼龙单、复丝（NMO）等，不锈钢（SUS304）,能满足从0.5~1000微米不等的精度过滤。

滤袋环口：有不锈钢环、镀锌钢环、PP 、PE塑料环和涤纶绳。

滤袋接合技术和加工工艺，采用进口设备热熔焊接，如塑环焊接、底缝焊接以及车缝，如线缝、包缝、反缝等，除了提供行业标准袋（01#、02#、04#）外，也可根据客户的特殊工艺设计制造专用的滤袋 。

袋式过滤器操作简单，使用时只需将所需要细度等级的滤袋安装在滤筒内，检查O型密封圈是否完好，然后旋紧滤筒盖环形螺栓，即可投入工作。泵启动后，过滤机上压力表微微上升，初始压力约0.05MPa左右，随着使用时间的延长，缸内滤渣逐渐增多，当压力达到0.4MPa时，应停机打开筒盖，检查滤机袋留渣情况，可更换滤袋继续使用（滤袋通过清洗一般可重复使用）。过滤机压力一般调在0.1-0.3MPa比较合适，可通过回流管路或泵上回流阀来调节，过滤压力过高会损坏滤袋以及保护网，需格外注意。 ​

袋式过滤器 特点

   袋式过滤器特点

• 操作简单、方便，占地面积较小，安装十分简单；

• 过滤精度高，适用于任何细微颗粒或悬浮物，过滤范围可从1～800微米；

• 有效过滤面积大,一个滤袋过滤功能相当于同类型滤芯5～10倍，可大大降低成本；

• 设计流量可以满足1～1000m3/h要求，成本造价低；

• 用途广泛，可用于粗滤或精滤；

• 单位过滤面积的处理流量较大，过滤阻力较小，过滤效率高；

• 在达到同样过滤效果的情况下，比较起板框精滤机、滤芯式过滤器、原水预过滤机和精滤机等设备具有投资成本较低、使用寿命长和过滤成本低等优点；

• 滤袋可反复使用。

袋式过滤器 应用
