智能定压补水脱气控制器

XHPS-30TP(A)型

一、功能说明

  1、触摸屏面板显示工作状态。

2、在触摸屏上可以设定各项参数，操作设备。

3、通过脱气补水切换阀、脱气补水阀、水泵完成真空脱气功能；通过补水阀、泄压阀、排水阀、称重变送器(液位变送器)、压力变送器、水泵完成定压补水功能；两台水泵可选择工作方式。

4、设有手动、自动、远控3种工作方式

5、控制器设有故障信号输入、输出等多种信号供用户选择使用，触摸屏面板

   显示错误提示

  6、控制器带有485通讯接口，采用MODBUS标准通讯协议，可实现远程通讯

      功能

7、内设定时停机功能，需输入密码解除。

8、参数分为用户参数，设备厂家参数。方便用户简单明确的修改，同时避免误操作

二、操作和面板图

 2.1面板布置图介绍

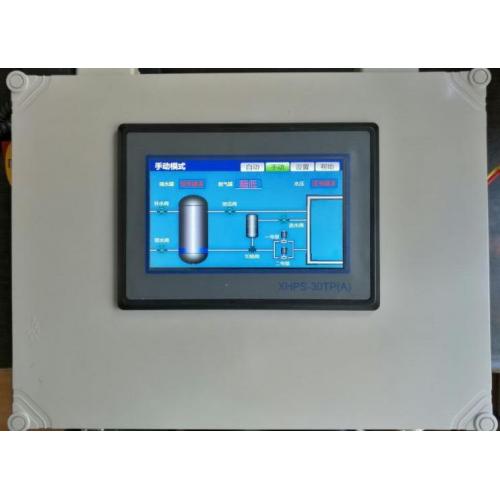

1、面板触摸屏显示。

2、自动工作界面，显示阀门水泵工作状态，传感器测量数值，错误报警信号。

3、手动界面，可以自主手动打开控制对象：水泵、电磁阀（电动阀），显示储水罐的水量，系统压力，脱气罐液位。

4、设置界面，可以修改设备的主要参数。

5、帮助界面，可以查询设备厂家信息。
