一、过滤器产品型号执行标准

全自动排污过滤器　　型号为BYJK 　　　执行标准为GB/T14382-93

　　　　　　　　　　型号为BYJK     执行标准为GB/T14382-93

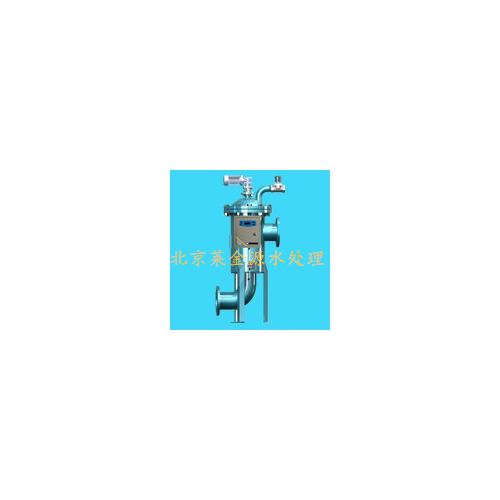

 二、设备结构及工作原理

该过滤器主要由优质碳钢筒体，不锈钢楔型滤网，蝶阀和排污装置所组成。当过滤器工作时，蝶阀处于开启状态，水流自入口进入过滤器，经过滤网过滤后到出口，水中污物杂质被滤网拦截。当过滤器需要排污时，关闭蝶阀。打开排污阀，水流经过滤前半程过滤，一部分水流直接流人系统，另一部分水流由滤网外侧流入内侧，经排污口排出。起到反向自动冲洗滤网和排除污物杂质的作用。整个反冲排污过程不用关闭系统，实现了在线排污。

 三、技术参数

工作压力≤1.6MPa

工作温度≤105℃

压力损失<0.05MPa

过滤精度d=0.7~1.2mm

  其它工作压力，过滤精度可按用户需要而定。

  法兰连接尺寸按GB9119.8-88。
