二、结构说明

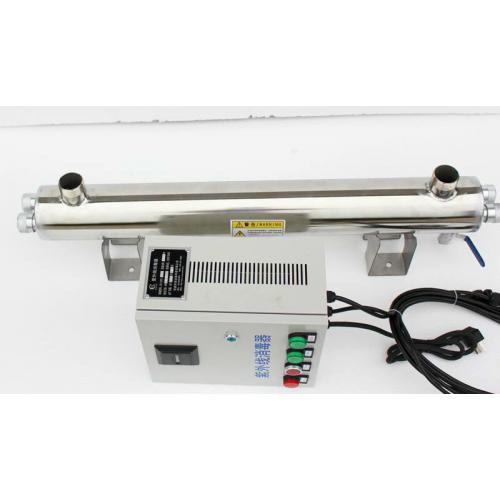

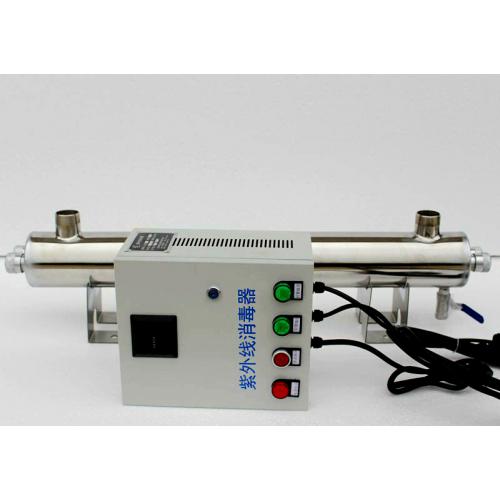

 1、本装置是卧式结构，主要由杀菌器、灯管及电控柜等部分组成。

2、杀菌器是由一个微炭奥氏不锈钢制成的耐压容器，对紫外线具有较高的反射率，紫外线杀菌灯装在穿过筒体的石英管内，灯管表面不直接与水接触，减少了水温对灯管表面温度的影响。为提高杀菌效果，石英管可很方便地装卸，两端用O型密封圈密封，由螺帽锁紧。

3、电控箱体是由不锈钢钢板制成。控制面板上装有时间累时器、电源开关、工作指示灯及镇流器等电气元件装在控制箱内

三、安装要点

1、在安装本装置前，请先测量安装点的电压！请保持在180V-230V以内以保证灯管镇流器工作正常！若电压波动范围大于10%，请加装调压或稳压装置,以保证灯管寿命。另紫外线供电须采用单独供电系统（带漏电保护器），若与大功率电机和电器共用一条供电线，其它电器启动和停机时电流及电压的波动对紫外线灯管的寿命影响比较大。
