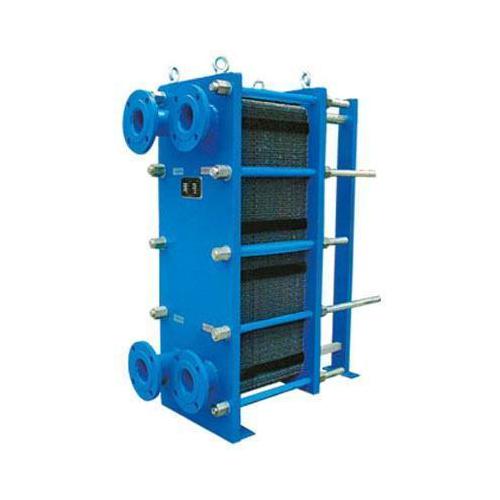

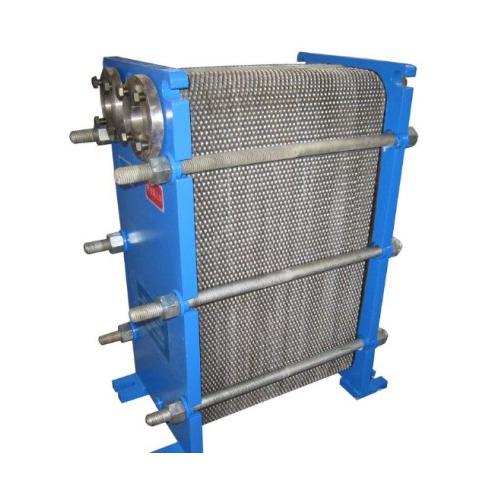

非对称型板式换热器 厂家直销 价格从优

非对称型板式换热器的结构特点:

    板式换热器作为一种高效节能的换热 设备在城市集中供热工程中进行间接、集 中或连续供热, 起到了节约能源、节省设备 维修管理费用、保护环境、保证人民生活 安居乐业的重要作用, 是城市集中供热中 不可缺少的设备。而近年来, 随着我国城 市集中供热规模的不断扩大, 其运行特点 多为冷热侧介质流量或温差不等, 一般为 2:1￣3:1, 尤其是建筑空调换热, 其典型工 况为一次水温度为 95℃→70℃, 二次水 温度为 50℃→60℃或 55℃→60℃, 温差 或流量比达 2.5￣5, 针对此种非对称工 况, 我国的几个主要板式换热器生产厂商相继开发了非对称型板式换热器, 现介绍有关情况。

结构特点

1.两流体流经的板片角孔尺寸大小不同, 大流量流体走大角孔, 小流 量流体走小角孔, 两流体流经接管和角孔的阻力损失相近。

2. 导流区呈非对称结构, 即大、小流 量侧流体的流道几何尺寸不同, 小流量 侧流道的宽度比大流量侧流道宽度窄, 流道的深度则比大流量侧浅, 流道的总 长度则比大流量侧长。因而, 板片两侧的导流区具有很大的非对称性, 可使两流 体沿导流区的压力降更均衡, 沿板片的 分布更均匀。

3. 传热区两侧流道分别由截面积不等( 截面积之比为 2:1 或更大) 、尺寸和形 状不同的人字形波纹构成,见图 2。波纹 的夹角可为钝角,也可为锐角; 由于两流 体的流道截面积不等,当两流体的流量不等时, 可使两流体板间流速接近或相等。因而,大大提高了小流量侧的给热系数, 从而使总传热系数大大提高,强化了传热,节省了换热面积。
