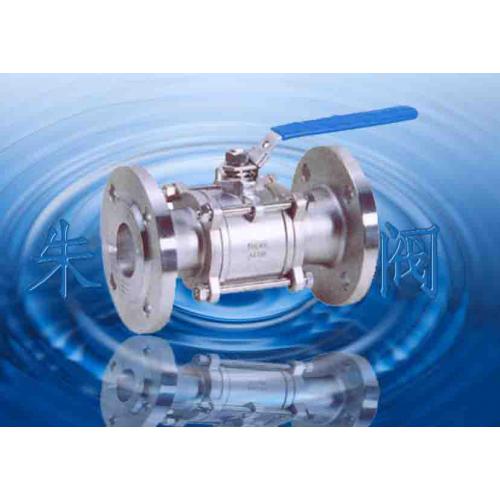

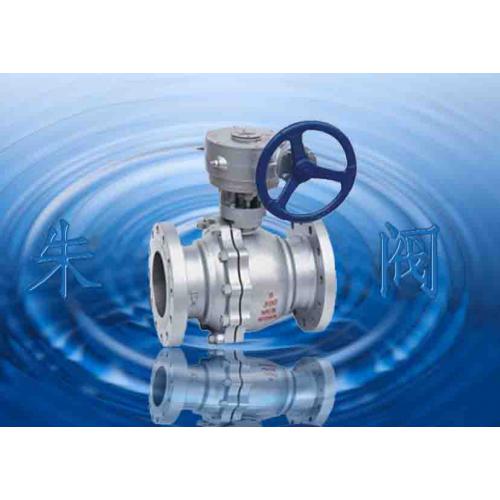

不锈钢法兰球阀 |
|
型 号: |
Q41F |
|
口 径: |
15-500 |
|
压 力: |
1.6 |
|
材 质: |
不锈钢、碳钢、合金钢、铸铁 |
|
|
|
|
一、产品特征
产品名称：不锈钢法兰球阀【Q41F】
适用介质：水、气、油品、天然气和酸碱腐蚀性介质
适用温度：-196～350℃
驱动方式：手动、气动、电动、液动等
公称通径：DN15～250mm 1/2＂～10＂
二、主要零件及材质
|
序号
No.
|
零件名称
|
材质
|
|
GB
|
ASTM
|
|
1
|
阀体
|
WCB
|
A216-WCB
|
|
2
|
密封圈
|
PTFE
|
PTFE
|
|
3
|
球体
|
1Cr18Ni9Ti
|
SS304
|
|
4
|
螺母
|
35
|
A194-2H
|
|
5
|
螺柱
|
35CrMoA
|
A193-B7
|
|
6
|
右体
|
WCB
|
A216-WCB
|
|
7
|
垫片
|
柔性石墨+不锈钢
|
B12.10-304/F.G
|
|
8
|
填料
|
PTFE
|
PTFE
|
|
9
|
填料压盖
|
WCB
|
A216-WCB
|
|
10
|
定位片
|
25
|
A105
|
|
11
|
挡圈
|
65Mn
|
AISI 1066
|
|
12
|
手柄
|
Kt33
|
A47-667 Gr.32510
|
|
13
|
阀杆
|
1Cr33
|
A276-410
|
|
14
|
螺钉
|
35
|
A193-B7
|
|
15
|
止推垫片
|
PTFE
|
PTFE
|
三、技术规范
|
设计依据
|
GB系列
|
API系列
|
|
设计标准
|
GB/T12237
|
API6D
|
ANSI B16.34
|
|
法兰连接结构长度
|
GB/T12221
|
API6D
|
ANSI B16.10
|
|
结构长度（焊接）
|
GB/T15188.1
|
API6D
|
ANSI B16.10
|
|
连接法兰
|
GB/T9113
JB/T79
Hg20592
|
ANSI B16.5 B16.47
|
|
对焊端
|
GB/T12224
|
ANSI B16.25
|
|
试验和检验
|
GB/T9092
|
API6D
|
API598
|
四、试验压力
|
压力等级
|
试验压力（Mpa)
|
|
公称压力（PN）
|
磅级(class)
|
壳体试验
|
密封试验
|
|
1.0
|
-
|
1.5
|
1.1
|
|
1.6
|
-
|
2.5
|
1.76
|
|
2.5
|
-
|
3.8
|
2.75
|
|
4.0
|
-
|
6.0
|
4.4
|
|
6.4
|
-
|
9.6
|
7.04
|
|
-
|
150
|
3.0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
15.0
|
11.0
|
|
-
|
10K
|
2.4
|
1.5
|
|
-
|
20K
|
5.8
|
4.0
|
oNormal style="LINE-HEIGHT: 13.5pt; mso-pagination: widow-orphan">15.0
|
11.0
|
|
-
|
10K
|
2.4
|
1.5
|
|
-
|
20K
|
5.8
|
4.0
|
|
广州朱阀球阀已广泛应用于石油、化工、液化气、给排水、食品、制药、发电、造纸、城建、矿产、锅炉蒸汽系统、市政、原子能、航空、等各部门，以及人们日常生活中。
