产品特点：

高效、低阻

分离过滤系统优化设计，天然气净化效率超过99.999%。可以拦截的粉尘粒度达0.01um的量级，阻力不超过50kPa（可以根据要求另定）。

操作弹性大

可以允许天然气气量有1-2倍的波动，并且允许捕集粒径分布有很大的带宽（大块杂物到0.01um级的微粒），分离过滤系统可根据处理气量的多少，配置不同的型号。

纳污量大

这是分离过滤系统根据天然气生产“安全、稳定和长周期检修”的要求为系统的纳污预留足够的空间，保证一年以上的检修周期。

使用安全、运行稳定、操作简单、维修方便

严格按国家相关的规范标准进行设计制造和安装使用；连接设备的进/出口即可使用，无需专人操作；需要检修时可方便地拆卸更换过滤元件。


三、技术原理：

1、设计依据

根据天然气含有油、水和粉尘（其中有H2S的腐蚀产物）的实际，需要对天然气进行除油、脱水和捕集粉尘的预处理，然后去进行下道作业。

2、设计思路

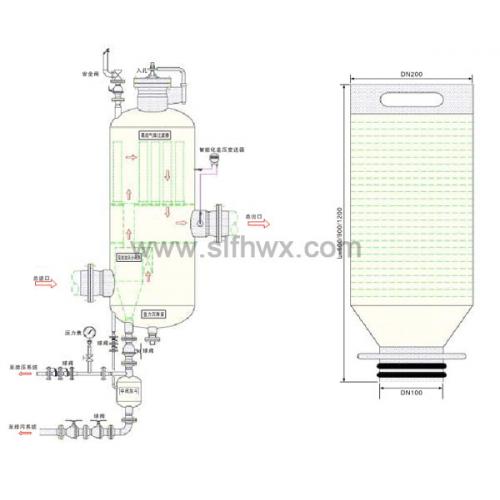

因天然气粉尘粒度分布有很大的带宽（大块杂物到0.01um级的微粒），我们的天然气杂质分离过滤系统按不同的分离精度对天然气杂质进行三级处理（见下面的分离过滤原理图及过滤滤筒示意图）：
***级：初效分离，截留100um以上的粗颗粒粉尘和杂物；
第二级：中效分离，截留20-100um以上的细粒粉尘；
第三级：高效分离, 截留20um以下的超细粒粉尘。

3、具体实施

把上述三级分离过程，设计在一个容器中，完成天然气杂质的分离、过滤净化过程。

、应用范围：

油气田天然气杂质的分离过滤；
输配气系统各门站、分输站及集输系统各调压气站天然气杂质的分离过滤；
燃气轮机发电厂（站）和合成氨厂离心压缩机中天然气的净化；
含油、水及粉尘等气体需要净化处理的场合；
适用于含水（液相）很高的条件下（即气-液固三相），对气源的净化处理；

五、技术指标：

总去除杂质效率 n>=99.999%（***过滤精度可达0.01um）
总阻力 P<=50kPa（可根据用户要求另定）
设计规范 GB150-1998《钢制压力容器》、ASME VIII div.1
设计压力 1.6MPa、2.5MPa、4.0MPa、6.3MPa、10.0MPa及以上等各级别
单机***大处理量 60X104（NM3/h）@（操作压力4.0MPa&过滤器DN1800）

六、主要规格：


说明：表内数据以设计压力P<=4.0MPa为依据设计，当压力P>4.0MPa时，数据会有所不同；
