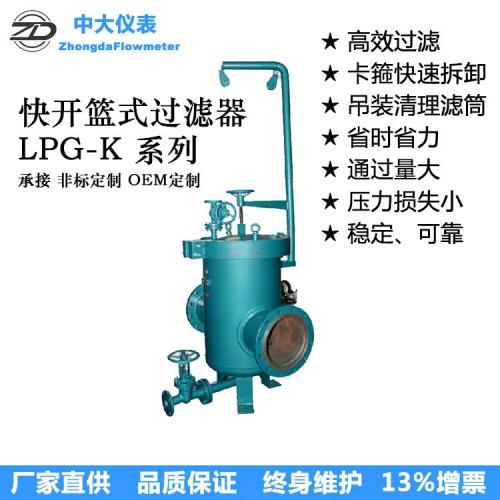

产品名称：快开篮式过滤器

产品型号：LPG-K

适用对象：油墨水油品化工化肥石油油脂类固、液、汽液体浆料乳化液流体

产地：安徽省合肥市

货号：LPG-K-DN40-500

品牌：中大

滤料类型：滤网

有效过滤面积 ≥ 3倍

产品类型：快开过滤器

原理：滤网拦截杂质

材质：碳钢

用途：液体过滤

处理能力：10 — 10000 m³/h

概述

LPG-K型快开过滤器作为流量计量的辅助设备，主要作用是用来过滤被测液体中含有的颗粒杂质，以保证流量计正常运行。与普通篮式/U型过滤器作用一样，但是具有快速打开上盖功能，便于清洗过滤筒。有操作方便、省时省力的特点。是较脏污介质计量时必备的辅助设备。大口径产品还可选配一体化吊装功能，方便吊装内部过滤器。

注：我司各品种的U型过滤器、篮式过滤器、消气过滤器等过滤设备，均可改制成快开式，方便用户使用。

结构及工作原理

过滤器由壳体、过滤筒、上盖及卡箍等主要部分组成。壳体要承受被测液体的工作压力，并形成满足过滤所要求的空间。当液体进入过滤器时，沿隔板上升进入过滤筒，过滤后液体进入流量计，杂质留在过滤筒内定期清理。

主要技术性能

1.工作压力（MPa）：1.0、1.6、2.0、2.5、4.0、6.3

2.执行标准：Q/ZD006-2012

3.介质粘度（mPa.s）：0.8mPa.s≦介质≦200mPa.s

4.材质要求：a）壳体：铸钢（E）、耐蚀钢（B/C）

b）过滤器：铜丝网、不锈钢丝网（默认）

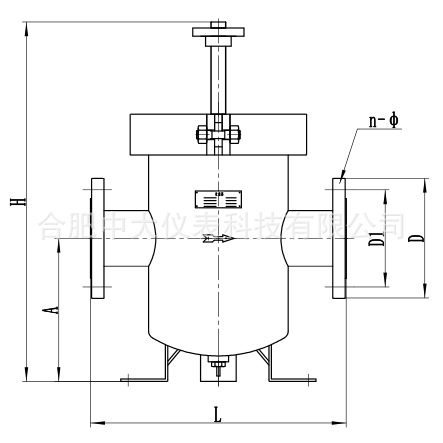

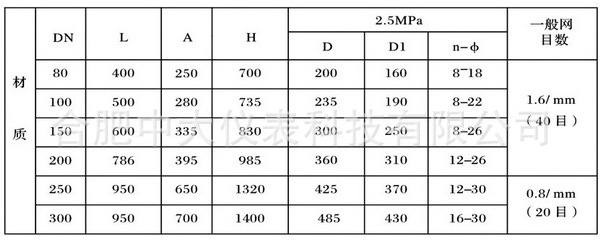

规格及安装尺寸

注：进出口法兰标准也可根据用户需要按相关标准制造。

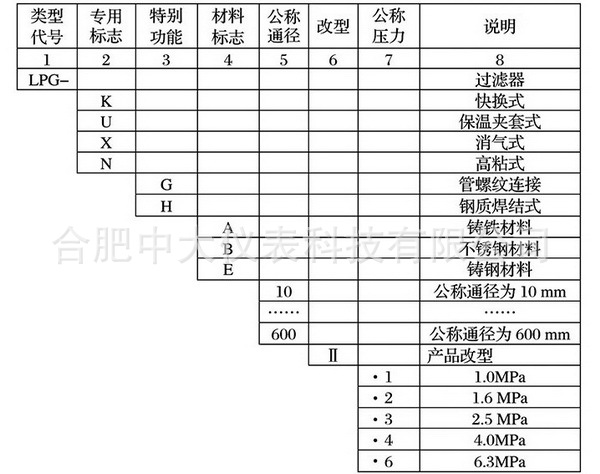

产品标记方法：

例：LPG-KE100.2含义是：LPG-K型快换式过滤器，铸钢材质，公称通径 DN100，公称压力1.6MPa
