316L 不锈钢粉末烧结滤芯 工业级高精度过滤”详细介绍

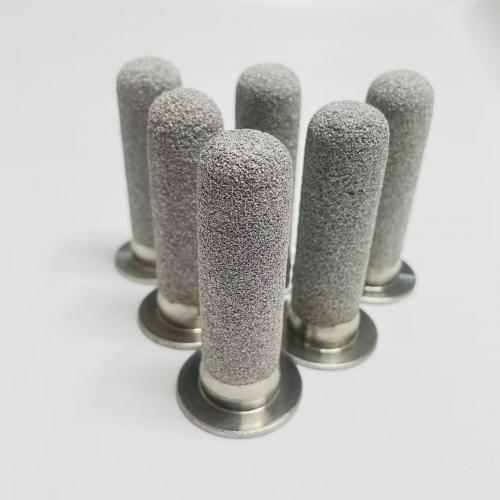

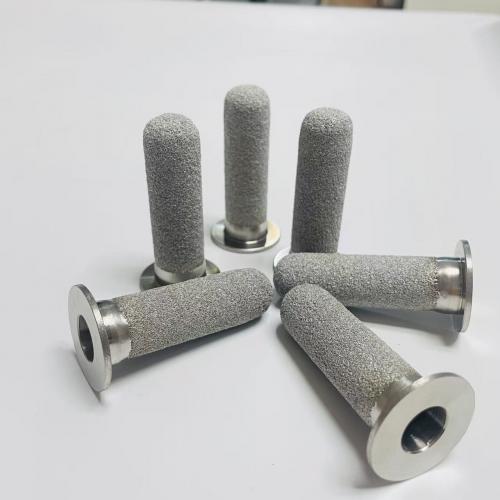

316L 不锈钢粉末烧结滤芯是采用316L不锈钢超细粉末为原料，通过等静压成型和高温真空烧结工艺制成的多孔金属过滤元件。滤芯由无数不规则微孔相互连通形成三维网状结构，属于典型的深度过滤介质。

核心功能

• 高精度过滤：截留液体/气体中的固体颗粒、悬浮物、胶体杂质

• 机械支撑：在高压差环境下保持结构完整性

• 流体均布：使流体均匀通过，避免沟流现象

• 再生循环：支持反冲洗、超声波清洗后重复使用

316L 不锈钢粉末烧结滤芯 工业级高精度过滤性能特点

316L不锈钢粉末烧结滤芯具有超长的使用寿命，由于其机械强度高，可以反复清洗再生，正常使用条件下寿命可达2到5年，具体取决于实际工况。在耐温性方面表现 优异，工作温度范围从零下200摄氏度到正600摄氏度，短时甚至可以承受800摄氏度的高温。

在耐腐蚀性方面，316L材质含有钼元素，对氯离子腐蚀和酸碱环境都有突出的耐受能力。滤芯能够承受较高的压差，正向压差可达0.5至5.0兆帕，反向压差也能达到0.3至2.0兆帕。过滤效率非常高，达到99.9%以上，且无介质迁移风险。使用过程中无纤维脱落，符合FDA食品级要求，清洁 。

在流量特性方面，孔隙率保持在35%到50%之间，初始压降低且通量大。此外，该滤芯易于与不锈钢管路焊接连接，不存在密封隐患，加工性能良好。

316L 不锈钢粉末烧结滤芯 工业级高精度过滤技术参数

在材质标准方面，基体材料采用316L不锈钢，符合ASTM A240或GB/T 24511标准。其化学成分要求碳含量不超过0.03%，铬含量16%到18%，镍含量10%到14%，钼含量2%到3%。使用的粉末粒度根据精度要求在5到150微米范围内选配。

工艺参数方面，成型方式主要采用冷等静压或模压成型。烧结温度控制在1200到1350摄氏度之间，在真空或 气保护气氛下进行。烧结时间通常为2到6小时。成品孔隙率保持在35%到50%，抗拉强度不低于200兆帕。

规格尺寸方面，过滤精度提供多种选择，包括0.5微米、1微米、3微米、5微米、10微米、20微米、50微米和100微米等规格。外径范围从20毫米到200毫米，常用规格为30毫米、50毫米和60毫米。长度范围从50毫米到1500毫米，常用长度为250毫米、500毫米、750毫米和1000毫米。壁厚通常在1.5毫米到5毫米之间。接口形式灵活多样，包括M20或M30螺纹、222或226快插接口、法兰连接以及平口焊接等形式。

316L 不锈钢粉末烧结滤芯 工业级高精度过滤使用说明

该滤芯适用于多种场所的液体过滤，包括液压油、燃油、化工溶剂、药液和超纯水等；也适用于气体过滤，如压缩空气、氮气、氧气、天然气和蒸汽等。特别适合高温高压、强腐蚀、放射性以及高洁净度要求的特殊工况环境。

其工作原理是流体从滤芯外侧向内侧流动，或者反向流动时，杂质被截留在滤芯内部。较大颗粒在表面层被直接拦截，而微小颗粒则通过惯性碰撞、扩散沉积、重力沉降等机制在深层内部被捕获。这种表面过滤与深层过滤相结合的复合机制，使得滤芯具有很大的纳污容量。

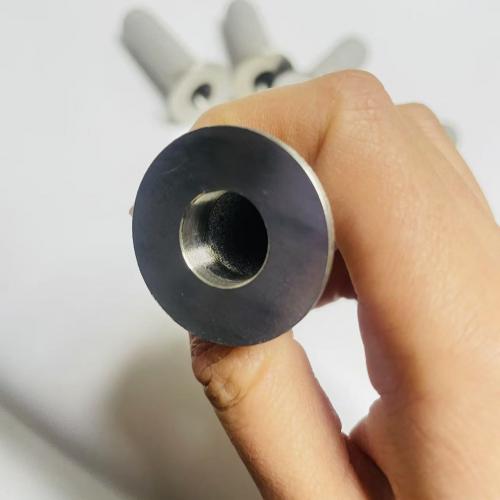

产品结构通常由外保护层、316L粉末烧结过滤层、内骨架以及端盖与密封件组成。外保护层可选配冲孔管或网套，起到支撑和预过滤作用；中间的316L粉末烧结过滤层是核心过滤介质；内骨架采用不锈钢冲孔管提供结构支撑；端盖与密封件负责连接和密封。

安全操作方面，安装前需要检查滤芯外观无裂纹变形，端口密封面完好，确认材质与工艺介质相容，并核对规格型号与过滤器壳体匹配。安装时应佩戴洁净手套避免污染，在密封圈涂抹适量与介质兼容的润滑剂，均匀拧紧避免偏斜导致密封失效。

运行过程中，初始启动应缓慢升压防止压力冲击，监控压差变化，建议将初始压差控制在0.01到0.05兆帕之间。当压差达到0.1到0.2兆帕时，应准备清洗或更换滤芯。

清洗再生可采用多种方式：正向冲洗是用洁净流体低速反冲，压力不超过0.3兆帕；超声波清洗使用20到40千赫兹的频率，清洗10到30分钟；化学清洗可用5% 或柠檬酸浸泡，但避免使用 ；对于严重堵塞的情况，可进行800摄氏度的真空烧结再生，但此项操作 专业厂家进行。

使用过程中需特别注意：严禁超压差运行以免压溃滤芯；避免与干 、氟化 等强腐蚀性介质长期接触；首次使用建议进行起泡点测试验证完整性；储存时应放置于干燥通风处，避免与酸碱物质混放。
