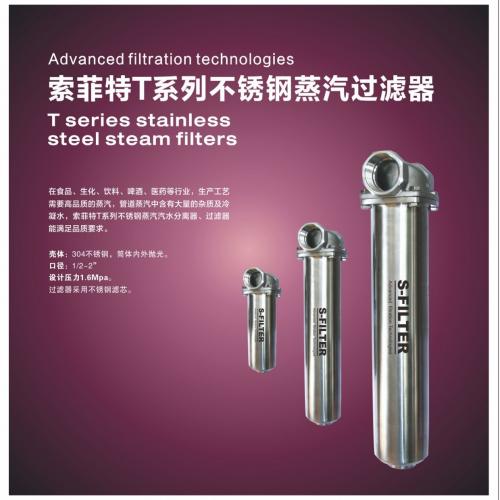

索菲特T系列不锈钢蒸汽过滤器
T series stainless steel steam filters
在食品、生化、饮料、啤酒、医药等行业，生产工艺需要高品质的蒸汽，管道蒸汽中含有大量的杂质及冷凝水，索菲特T系列不锈钢蒸汽过滤器能满足品质要求。
壳体：304不锈钢，筒体内外抛光。
口径：1/2~2”
设计压力1.6Mpa。
过滤器采用不锈钢滤芯。
*代表等级：F表示汽水分离、数字表示过滤精度。
浮球式蒸汽疏水阀为可选配置。
索菲特T系列不锈钢蒸汽过滤器
T series stainless steel steam filters

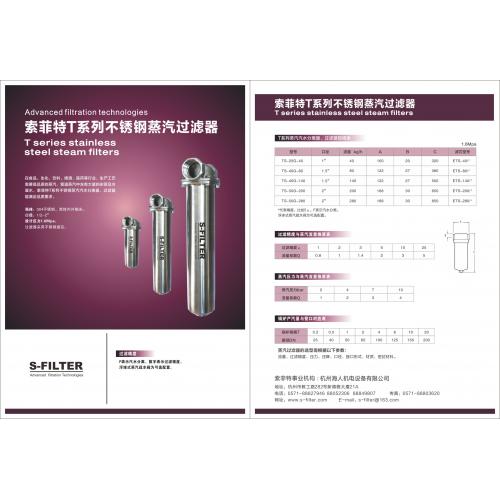

T系列蒸汽过滤器规格表： 1.6Mpa
|
型号
|
口径
|
流量kg/h
|
A
|
B
|
C
|
滤芯型号
|
|
TS-25G-40
|
1”
|
40
|
100
|
20
|
320
|
ETS-40/*
|
|
TS-40G-80
|
1.5”
|
80
|
122
|
27
|
380
|
ETS-80/*
|
|
TS-40G-140
|
1.5”
|
140
|
122
|
27
|
500
|
ETS-140/*
|
|
TS-50G-200
|
2”
|
200
|
168
|
30
|
650
|
ETS-200/*
|
|
TS-50G-280
|
2”
|
280
|
168
|
30
|
850
|
ETS-280/*
|
*代表精度：比如5μ。F表示汽水分离。
浮球式蒸汽疏水阀为可选配置。
过滤精度与蒸汽流量换算表：
|
过滤精度μ
|
1
|
2
|
3
|
5
|
10
|
25
|
|
流量系数Q
|
0.8
|
1
|
1.4
|
2
|
3
|
5
|
蒸汽压力与蒸汽流量换算表：
|
蒸汽压力bar
|
2
|
4
|
7
|
10
|
|
流量系数Q
|
1
|
2
|
3
|
4
|
锅炉产汽量与管口对应表
|
锅炉规格T
|
0.2
|
0.5
|
1
|
2
|
4
|
6
|
10
|
20
|
|
管径DN
|
25
|
40
|
50
|
65
|
100
|
125
|
150
|
200
|
蒸汽过滤器的选型需根据以下参数：流量、过滤精度、压力、压降、口径、接口形式、材质、密封材料。
