烟气系统

热烟气自锅炉出来进入麻石或多管除尘器然后进入吸收塔，向上流动穿过喷淋层，在此烟气被冷却到饱和温度，烟气中的SO2等污染物被脱硫液吸收。经过喷淋洗涤后的饱和烟气，经除雾器除去水雾后，通过烟道经引风机进入烟囱排空。

从锅炉出口至脱硫塔进口段的连接烟道采用A3钢制作，并根据需要设置膨胀节。连接烟道上设有挡板系统，以便于烟气脱硫系统事故时旁路运行。挡板采用手动抽板阀门，包括1个入口挡板、1个旁路挡板和1个脱硫装置出口挡板。在正常运行时，入口挡板和出口挡板开启，旁路挡板关闭。在故障情况下，开启烟气旁路挡板，关闭入口挡板和出口挡板，烟气通过旁路烟道绕过烟气脱硫系统直接排到烟囱。

吸收系统

在吸收塔内，脱硫液中的氢氧化钠与从烟气中捕获的SO2、SO3、HF、HCl等发生化学反应，生成亚硫酸氢钠等物质。脱硫后的净烟气通过除雾器除去气流中夹带的雾滴后排出吸收塔。

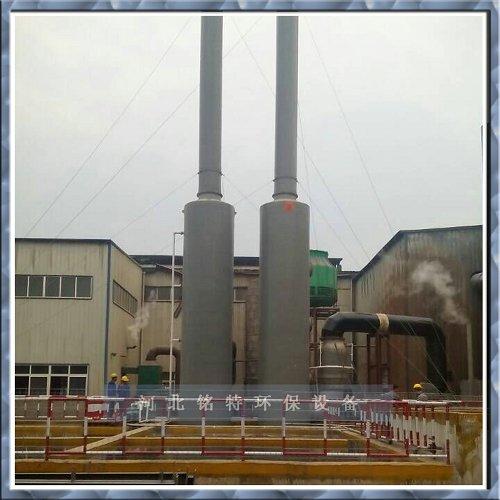

采用喷淋塔作为吸收塔，喷淋塔是目前中小型锅炉脱硫装置中应用较为广泛的脱硫塔，其具有气液流通量大、压降低、操作弹性宽、不易堵、效率稳定等优点。
