SPIN KLIN 工作原理

1>>叠式过滤原理

过滤叠片表面，刻有细微沟纹，相邻叠片沟纹走向的角度不同，因而彼此形成许多沟纹交叉点〔见图 1～5〕不同规格叠片其沟纹交叉点的个数也不相同，从 12—32 各不等，这取决于叠片的过滤精度。这些交叉点构成大量的空腔和不规则的通路，从而导致紊流，颗粒间的碰装凝聚，使其更容易在下一个交叉点被拦截，因此即使使一些颗粒从***初的交叉点漏过，***终仍会被后面的交叉点拦截。

2>>SPIN KLIN 过滤过程

叠片被弹簧力和压盖内外压差形成的压紧力而紧紧地压在一起，形成一个紧密的过滤元件，防止水中杂质穿透； 原水进入过滤器并穿过过滤元件； 悬浮杂质被拦截在叠片外部和叠片之间。

3>>SPIN KLIN 反洗过程

控制器发出信号，关闭进水打开排污，此时：过滤单元过滤后的清水从相反的方向进入该反洗的过滤器的出水口；橡胶锥斗的裙翼被水的压力打开，水流只能进入各反洗喷嘴管；压力水从安装在反洗喷嘴管上的喷嘴喷出；反洗喷嘴管中的压力水同时也进入活塞盖，推动压盖向上，松开被其压紧叠片；沿切线方向喷射的水流驱动松开的叠片快速旋转，分开，同时冲刷走拦截的杂质；反洗水携带冲刷下来的杂质从排污口排走。

叠片颜色和过滤精度：

400um(蓝色)，200um(黄色)，130um(红色)，100um(黑色)，70um(棕色)，55um(绿色),40um(紫色)，20um(灰色)

过滤精度的选择：

应用点               建议过滤精度

冷却循环水           55微米，100微米

保护超滤             100-200微米(优，一般水质),55微米(一般，较差水质)

保护喷嘴             喷嘴直径的1/5-1/10

保护细沙过滤器                     130-200微米

保护离子树脂，活性炭，滤芯，滤袋   55微米，20微米

一般进水                           20-200微米

其他应用点           请实验决定或咨询ARKAL公司

一般特征：

1>>独特叠片设计，微米级精确过滤,创新的深层过滤设计可捕获大量杂质;

2>>高级工程塑料，可适合复杂流体过滤,长时间工作，仅需少量的维修和清晰;

3>>叠片单元出厂前即组装好，可直接使用。

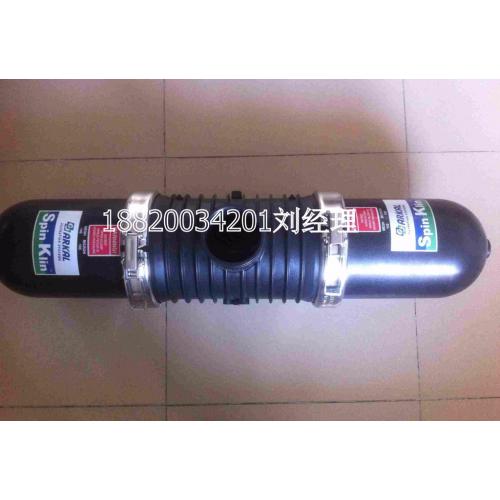

单个SPINE基本技术参数

过滤单元：3寸

SPINE数：2个

单元外壳材质：增强尼龙/PP

耐压BAR:10MPA

叠片材质：PP/尼龙

过滤面积cm²：1760

过滤精度：20（灰色）、55（绿色）、100（黑色）、130（红色）、200（黄色）、400(蓝色)

***大流量T/H:30

进出口接口：3寸卡箍

外形尺寸mm：865x320x200

重量KG：14

以色列阿科碟片式过滤器 详细说明：
     与传统的过滤器相比,Arkal 过滤器具有如下的技术特点:
     1. 精确过滤:可根据用水要求选择不同精度的过滤叠片,有 20μ、55μ、100μ、130μ、200μ、400 μ等多种规格。
     2. 高效反洗:高速和彻底的反洗,只需7-15秒左右即可完成,反洗耗水量低于过滤水量的0.5%。

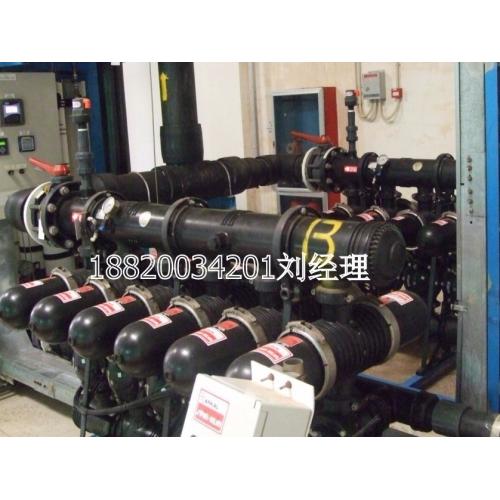

     3. 全自动运行,连续出水:在过滤器组套内,反洗过程轮流交替进行,工作、反洗状态之间自动切换,可确保连续出水,系统压损小。
     4. 标准模块化:标准模块化系统设计,用户可按需配置,简单灵活,互换性强。
     5. 节省占地:可灵活利用边角空间,因地制宜安装,占地很少。如300立方米/小时的处理水量,一般水质,过滤为等级100μ的设备占地仅 3 平方米。
     6. 运行可靠维护简单:几乎不需日常维护,安装操作方便,部件100%经工厂检测和试运转,不需专用工具,所需备品备件很少
     7. 使用寿命长:高科技塑料过滤芯坚固、无磨损、无腐蚀,经多年工业实用验证,过滤和反洗效果不会随使用时间而变差。
