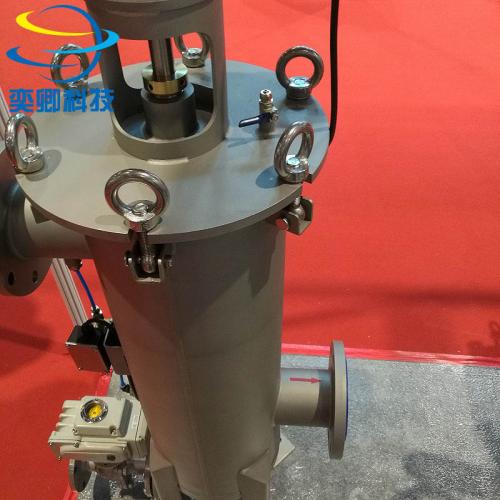

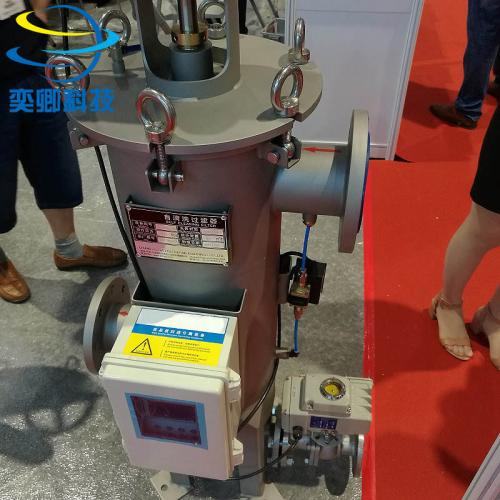

刷式自清洗过滤器是一种内部置高强度滤网和不锈钢刮刷组件，采用自动控制和手动控制两种控制方法对过滤原液进行过滤、清洗、排污而达到净化目的的一种较精密过滤器。

组成部件

驱动部分、电控柜、控制管路（包括压差开关）、滤芯组件、清洗组件（刷式或吸刷式）、连接法兰等。

工作原理

待过滤液体经进口流入过滤器，从金属网内向外过滤，杂质被拦截在内表面。当滤器进出口压差达设定值或定时器达到设定时间时，控制器发出信号驱动电机转动刮刷清洗，同时排污阀打开。吸附在滤网上的杂质微粒被转动的钢丝刷或尼龙刷刷下，随水流从排污阀排出。清洗周期结束，电机停止运转整个过程中，物料不断流，实现了连续化、自动化生产。

参数

***大流量：800m3/h

设计压力：1.0Mpa

滤网***大受压：0.2Mpa

设计温度：120OC

过滤精度范围：50-3000μm

清洗时间：10-60s（可调）

清洗模式：压差、时间、手动

清污方式：刮刷式

电控方式：交流三相380V/50Hz

排污方式：自动、手动

滤网类型：不锈钢楔形网

入水水质要求：入水中悬浮小于60mg/L,短时间允许

悬浮物达到110mg/L。若水质达不到要求，需在过滤器

入水口前加预处理。
