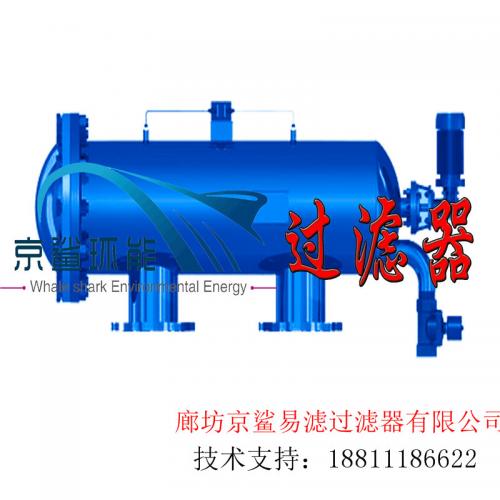

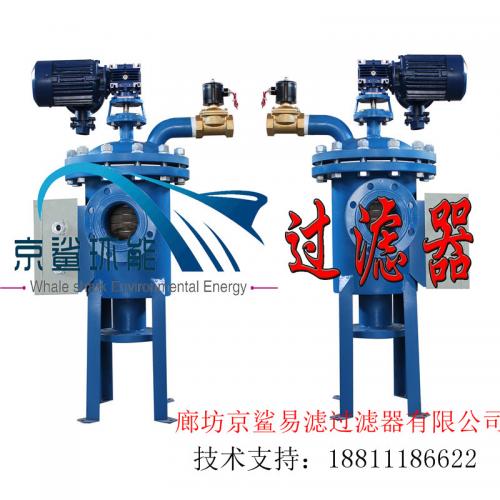

全自动自清洗刷式过滤器(立卧两用)
产品介绍:
全自动自清洗刷式过滤器,是一种利用滤网直接拦截水中的杂质,去除水体悬浮物、颗粒物,降低液体浊度,净化水质,减少系统污垢、菌藻、锈蚀等产生,以净化水质及保护系统其他设备正常工作的精密设备。克服传统过滤产品的纳污量小、易受污物堵塞、过滤部分需拆卸清洗且无法监控过滤器状态等众多缺点,具有对原水进行过滤并自动对滤芯进行自动清洗排污的功能,且清洗排污时系统不间断供水,可以监控过滤器的工作状态,自动化程度很高。覆盖了由10um到3000um的各种过滤精度的需求,为客户提供各种水过滤设备。
过滤器工作原理:
水由进水口进入机体过滤器过滤,水中的杂质沉积在不锈钢滤网上,当进水口的压力与出水口的压力达到设定值时;系统自动启动自清洗程序;传感器将信息传给配电系统,配电系统接收压力信号引发:电马达带动刷子旋转,对滤芯进行清洗;同时排污阀打开排污;清洗时间10-60(可设置)秒钟,清洗结束时,阀门关闭;电机停止运转;系统恢复至初始状态;开始进入下一个过滤工序。
产品功能及特点
1、产品功能
全自动自清洗过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能, 且清洗排污时系统不间断供水。
控制模式:全自动控制模式、手动控制模式
自动控制:定时控制和压差两个方式。
1.1.1在过滤触摸屏上选择时间控制,根据水质的情况选择适当的时间;当过滤时间到设定时间时,过滤器启动自清洗程序;对设备进行自清洗;清洗完毕后;系统恢复至初始状态,为下一个过滤工序作好准备
1.1.2压差模式控制:控制系统实时将系统压差与用户设定的压差相比较,当系统压差达到设定压差时,过滤器启动自清洗程序;对设备进行自清洗,清洗完毕后;系统恢复至初始状态,为下一个过滤工序作好准备。
手动控制:将操作面板上的手动/自动选择开关拨到手动位置,过滤器进行排污。 用户可根据需要选择两种控制方式,具体操作见后面的操作部分。
2、产品特点
1.2.1 过滤精度默认为 100 微米,且从 100 至 3000 微米可选,过滤面积大,纳污量高, 用户可根据实际工况定制。
1.2.2清洗方式简单,智能控制系统:PLC液晶显示一体机、触摸屏控制、可远程操控;
全自动自清洗过滤器控制系统中的各参数均可调节。
1.2.3设有电机过载保护,可有效保护电机。
1.2.4具有在清洗排污时不间断供水、无需旁路的特点,且清洗时间短,排污耗水量少, 不超过总流量的 1%。
1.2.5维修性强、安装拆卸简便易行。
1.2.6 与用户管线的连接方式为法兰连接,法兰采用国标法兰,通用性强。
产品型号说明:
全自动自清洗过滤器的规格型号按进出水口的公称通径区分,常规产品有DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN450、DN500共 12种规格,公称压 力均为 PN=1.6MPa 。
产品结构说明:
① 采用PLC机电一体化设计。
② 全自动自清洗过滤器由驱动机构、控制管路(包括压差开关)、 主管组件、滤芯组件、清洗机构、连接法兰等主要零部件组成。
③ 电控器、控制管路和排污阀构成过滤器的控制部分,用于实现自动清洗排污过 程。 控制管路由压差开关、管接头、黄铜管等附件组成。
④ 过滤器常规产品使用不锈钢钢丝刷,也可根据不同的使用条件(水温、水质),选 用其它材质的转刷。
应用领域
1、食品行业生产用水及回用水过滤。
2、生活供水、生产工艺给水过滤。
3、超滤、反渗透、软化、离子交换等预处理过滤。
4、对水质要求较高的设备冷却水过滤。
5、钢铁、石油、化工、造纸、汽车、食品、冶金等行业循环水过滤。
6、中水回用、废水深度处理过滤。
7、地下水、地表水除浊净化。
8、中央空调、锅炉回水过滤。
9、泳池、景观水质净化。
10、油田回注水过滤。
11、市政、绿地喷洒、浇灌,农业喷灌、 滴灌用水过滤。
12、海珍品育苗海水净化。
13、海水及淡水工厂化养殖用水过滤。
14、海水淡化预处理过滤。
15、船舶压舱水过滤。
选型要素
1.需要处理水量
2.滤网过滤精度(用户的水质要求)
3.介质悬浮物浓度
4.粒度分析报告(参考)
5.过滤介质化学和物理性质
6.过滤介质温度
