刮刀式粘液自清洗过滤器,是自主研发的机械自清洗过滤器,滤器通过高效地机械刮除方式来自动清除滤元表面的颗粒杂质,能够连续性在线过滤,过滤器精度范围25-3000微米,适合水及粘性液体的过滤,适用粘度高达800.00厘泊。过滤器气缸驱动刮刀上下刮除杂质,适合一般粘度液体过滤和高精度过滤,清洗刮除***为高效。
传统过滤器过滤粘性物料和软性杂质时频繁堵塞,客户被迫选择大型过滤器或进行频繁的反冲洗,投资大,工作繁重,物料浪费严重,过滤器以先进的自清洗运行方式轻松解决这类难题,始终定期保持滤元清洁,并排出高浓度杂质的废液,减小物料浪费,过滤较差水质的水和胶粘剂、树脂、聚合物、涂料、油指等粘物料时极具优势,效率更高。过滤器正以其显著的技术优势及低寿命周期成本,正逐步在许多领域取代传统手动过滤器如振动筛、袋式、蓝式过滤器、某些反冲型自清洗过滤器等。
自清洗工作原理
过滤状态:液体从过滤器进口流入,自上向下流动,透过元内表面流向出口;当滤元表面收集到一定量杂质时,定时或按设定压差开始执行清洗程序。
过滤器自清洗方式:气缸驱动刮刀缓缓下行,刮除滤元表面杂质,推送至收集室,再缓缓上行进一步刮净杂质,此部分杂质随下行液体透过刮刀落入收集室,重复清洗动作数次至滤元清洁。

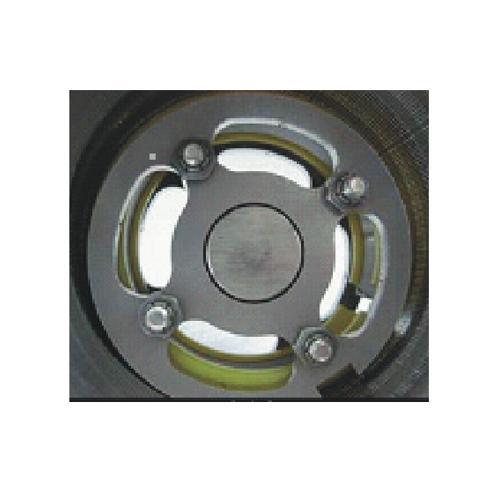

排污:当累积到一定量杂质,排污阀定时自动打开排出含高浓度杂质的液体,排出残液可回收或排放。过滤器刮刀均配有特制补偿部件,使刮刀始终与滤元内表面紧密贴合。
技术特点与优势:在线连续过滤,全自动运行,终结繁重的滤元更换清洗工作不产生一次性抛弃的过滤耗材,节约耗材成本及环保处理成本过滤压损极小,流量稳定,节省管路能耗,利于工艺连续稳定采用独特的滤元,开孔高度均匀一致,表面光滑易刮净,强度高,长寿命。
过滤器技术参数
过滤器型号 |
C07 |
C14 |
C20 |
C40 |
过滤面积(cm2) |
700 |
1400 |
2000 |
4000 |
过滤精度(μm) |
25-3000 |
25-3000 |
50-3000 |
25-3000 |
理想流量(m3/h) |
0.4-6.8 |
0.8-13.6 |
3.5-22 |
7-45 |
容积(L) |
3.8 |
7.3 |
35 |
42 |
过滤器的配备的高性能滤元,是其卓越自清洗性能与过滤效果的关健之一,适合精过滤,***高25微米,表面缝隙型,内表面光滑,刮除清洗效果***,不易被颗粒卡住;开孔间隙均匀一致,达到世界***高水平,是实现高效稳定过滤的关健性元件,一体精密成形,结构坚固,经久耐用,SS316L材质,具有出色的抗腐蚀性能。
采用圆孔型或缝型,杂质滤除能力***,内表面光滑,圆度精准,刮除效果好,SS316L材质抗腐蚀性能出色。
典型适用领域
适用行业:涂料、油墨、油脂、水处理、造纸、石油化工、机械加工、精细化工等。
适用液体类型:蜡、煤油、单体、聚合物、水处理、柠檬酸、发酵液、壳聚糖、化妆品、蛋白质、琼脂糖(凝胶)、硅树脂溶液、肥皂、山梨醇、类固醇、谷物糖浆、湿部助剂、油墨、颜料、润滑剂、涂料、树脂、橡胶、乙醇、巧克力、糖果、奶制品、食用油、高温油、果汁、加工用液、冷却液、催化剂、柴油等。
主要过滤作用:去除大果粒、起到筛分作用,净化液体,保护关健设备。
过滤类型:机械刮除式过滤,自动连续在线工作。
过滤器型号 |
进出口 尺寸(DN) |
A |
B/G |
C |
D |
E |
C07 |
25-50 |
320 |
150 |
993 |
133 |
400 |
C14 |
40-50 |
455 |
150 |
1548 |
133 |
400 |
C40 |
50-125 |
625 |
260 |
1800 |
273 |
560 |
C20 |
40-80 |
520 |
260 |
1000 |
273 |
560 |
