HYFM-FG全自动反冲洗过滤器技术数据
工作压力:1.6MPa(特殊可定制)
工作电源:220V/50HZ
电机功率:0.09-1.5KW(根据流量)
***高流量达10000m3/h。
清洗时间:12-200S可调
过滤精度:200-4000微米
压力损失:≤0.015MPa
滤网类型:条形网、冲孔网

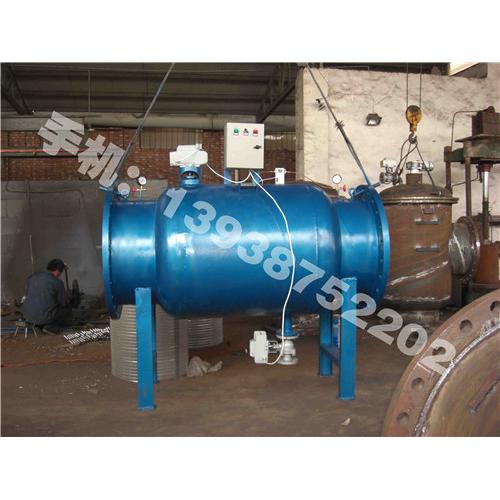

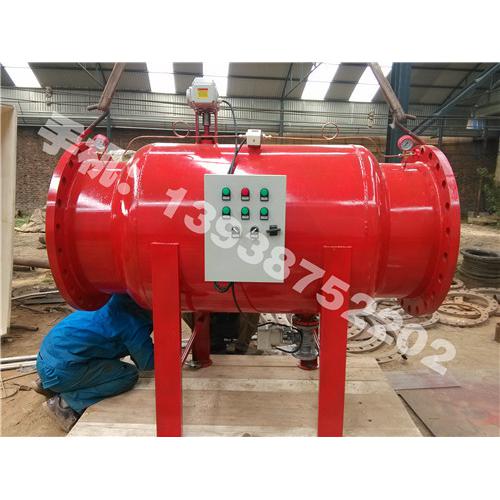

产品介绍
HYFM-FG全自动反冲洗过滤器是HY-FG型反冲洗过滤器基础上开发出来的全自动过滤设备,它是由控制器通过压差或时间信号来达到自动启动转向和排污阀门,通过反冲洗清洗滤网内的杂质达到过滤目的。

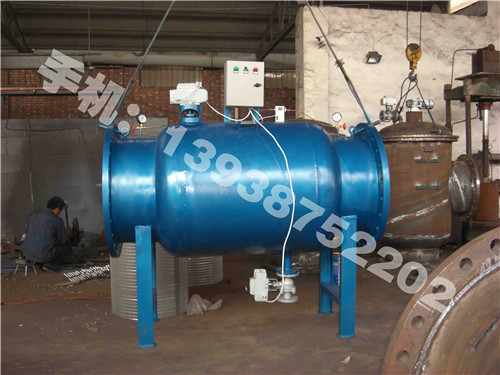

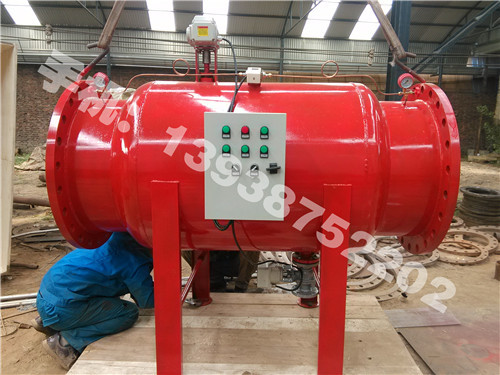

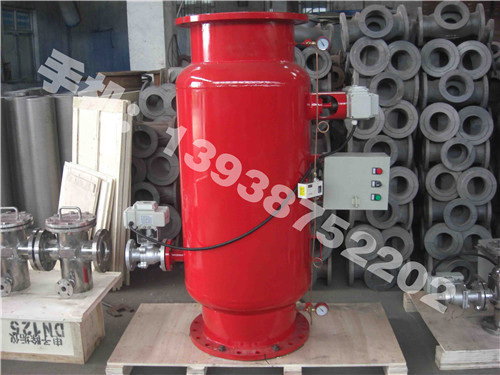

HYFM-FG全自动反冲洗过滤器由过滤筒体、不锈钢过滤网、电动水流转向阀、压力传感器、电动排污阀和控制系统组成。按安装形式及水流方向可分为直通式和角通通式两种。
自动反冲洗过滤器工作原理:
反冲洗除污器主要由优质碳钢筒体、滤筒、电动排污阀、水流导向阀、换向执行器、时钟控制器等组成。当过滤器工作时,水流由入口进入过滤器,经过滤网过滤,水中的杂质被滤网截留,洁净的水经出水口送出(见图1)。当过滤器进出水压差达到0.06-0.08MPa之间(或出水压力过低,不能满足后置系统正常运行)时,则需要对滤网进行反冲洗。关闭水流导向阀,水流经滤网内侧进行反冲洗,滤网截留的杂质经排污口排出,起到反向自动冲洗滤网的作用

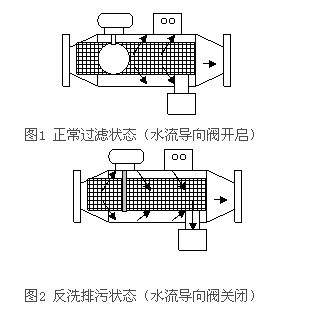

图1 正常过滤状态(水流导向阀开启)
HYFM-FG型全自动反冲洗过滤器规格型号及外形尺寸图
全自动反冲洗过滤器规格型号一览表
型号
|
进出水管
径D1(MM)
|
处理流量
(M3/H)
|
外型尺寸
|
重量
(KG)
|
阀休直径
|
排污口径D
|
A
|
L3
|
HYFM-FG
|
50
|
8
|
108
|
25
|
410
|
295
|
10
|
HYFM-FG
|
65
|
15
|
133
|
25
|
500
|
360
|
14
|
HYFM-FG
|
80
|
25
|
133
|
25
|
550
|
360
|
15
|
HYFM-FG
|
100
|
50
|
159
|
40
|
580
|
470
|
25
|
HYFM-FG
|
125
|
80
|
219
|
40
|
640
|
530
|
35
|
HYFM-FG
|
150
|
130
|
273
|
50
|
730
|
610
|
46
|
HYFM-FG
|
200
|
250
|
325
|
50
|
900
|
750
|
62
|
HYFM-FG
|
250
|
430
|
426
|
50
|
1050
|
900
|
99
|
HYFM-FG
|
300
|
610
|
480
|
65
|
1350
|
1100
|
121
|
HYFM-FG
|
350
|
800
|
530
|
65
|
1450
|
1250
|
160
|
HYFM-FG
|
400
|
1100
|
630
|
100
|
1600
|
1350
|
205
|
HYFM-FG
|
450
|
1400
|
720
|
100
|
1800
|
1500
|
263
|
HYFM-FG
|
500
|
1700
|
820
|
150
|
2000
|
1650
|
337
|
HYFM-FG
|
600
|
|
920
|
|
2200
|
1800
|
446
|
备注
|
1、 设备的默认过滤精度为:0.3MM
2、 其它规格的设备,在订货时提供有关外型尺寸.
3、 所有设备均以实物为准.
|
为了能更适用客户的水系统,为了***佳的过滤效果,达到为客户节能、省电、省水、环保的***高要求,华豫阀门做为***的水过滤解决方案供应商,华豫阀门工程师将用他们***专业技术知识,丰富的操作经验,为您做出***佳的方案选择。
选型请考虑以下几个参数
-
处理流量
-
过滤介质的化学性质
-
过滤介质的悬浮物浓度
-
要求的过滤精度
-
管道的压力
安装与使用
-
安装简单,只需按照设备筒体上箭头指示进水方向连接在管路上;
-
设计、安装时应尽量考虑排污口在下部,便于杂物的顺利排放;
-
排污管就近接入排水沟,且应保持排污顺畅;
-
为便于观察系统工况和日常操作,应在进、出口安装压力表和手动阀门。
-
注意事项
-
选型原则按管径匹配原则;在满足工作压力和流量的前提下,尽量选用规格较大的型号。
-
该设备建议水平安装,安装时注意设备上标示的箭头方向要与介质流动方向一致;
-
如果垂直安装,应使入水口朝上,水流自上而下流入该设备。
-
可加装旁路,以便于检修。
