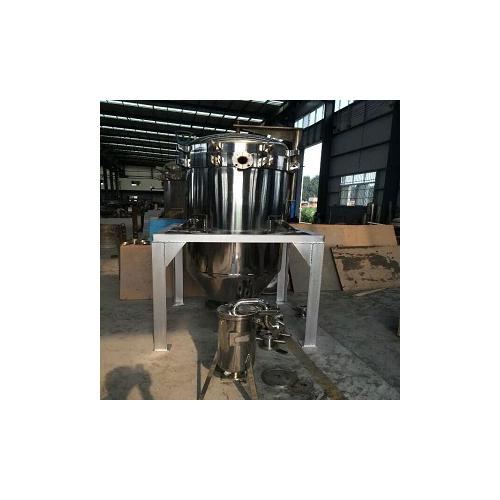

高效板式密闭过滤机

结构特点：

上三环保高效板式密闭过滤机是目前医药、化工过滤活性炭、白土、硅藻土的***理想澄清设备。自动排渣、无残液、容固量大，是该设备先进特点。

上三环保高效板式密闭过滤机（叶片过滤机）是我公司在借鉴国外技术的基础上，结合中国国情设计的替代进口的过滤设备，是更新换代的完全替代板框式滤布型压滤机的新一代高效过滤设备。本设备是可用于调味品、酒类、油脂、石化、化工、石油、制药、饮料等行业的固液分离或者澄清性过滤的理想设备。过滤组件全部为不锈钢材质，由于整个过滤过程全部在密闭容器中进行，可以完美替代传统的“塑料板框压滤机”，该设备可定制为手动排渣和自动排渣，使用非常方便，杜绝了传统压滤机的“开放式”结构出现的漏料、污染等，而且过滤精度非常高，可以实现液体一次过滤一次澄清的效果。过滤面积从2平方到200平方供用户选择，根据过滤的工艺要求密闭容器有碳钢与不锈钢两种材质供用户选择。

适用范围：

油脂：原油、漂土、氢化油、冬化油、硬脂、脂肪酸等。
石油化工产品：柴油、润滑油、石蜡、矿物油产品等。
饮料：啤酒、果汁、酒类、牛奶等。
有机化学品：各种有机酸、醇、苯、醛等。
油漆和清漆：树脂类、清漆、染料、真漆等。
无机化学品：溴水、氰化钾、氟石等。
食品：明胶、醋、淀粉、糖汁、甜水等。
医药：双氧水、维生素等。
矿产：煤屑、煤渣等。
其它：空气、水的净化等。

工作原理：

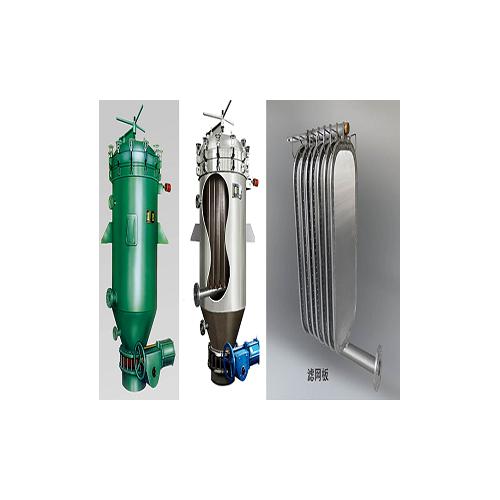

过滤机主体是由壳体、滤网片、起盖结构、自动排渣装置等组成，其中，滤网片是由多层不锈钢丝网组成，安装在中心集料管上，拆装清理十分方便。过滤时，含助滤剂的滤液通过输送系统（泵或其他工具）进入滤机，使滤网片上形成稳定的滤饼（滤饼层可提供无数的细微通道）后，待滤液即经滤饼层微孔进行实际过滤。

技术特点：

1、机壳密闭、垂直滤叶、结构紧凑、运动部件少、易维修保养；

2、根据过滤精度要求选择不同精度的过滤组件，可作为粗滤或者精滤。

3、滤液回收完全，没有残液;

4、过滤不用滤纸、滤布或纸芯，而是采用不锈钢过滤组件，经久耐用，而只消耗少量的助滤剂，因此过滤成本很低；

5、自动排渣，按排渣按钮，排渣口即能自动打开，滤渣便能十分方便自动清除，从而劳动强度大幅度降低；

6、根据客户要求可以增加硅藻土混合罐，增加隔膜式自动计量添加泵，整个过滤过程实现全自动化；

7、过滤温度不受限制，操作人员少，方法简单；

8、设备造形新颖、结构紧凑、占地面积小、操作简单可靠、维护和保养十分方便，且运行平稳，振动性小、生产效率高、消耗低；

9、过滤后的液体透明和细度好，无物料损耗、清理方便，运行费用低廉；

10、该设备达到国际同类先进产品水平。

作为机榨毛油等比较脏的液体的固液分离，过滤机主体是由壳体、核心过滤组件、起盖结构、自动排渣装置等组成，拆装清理十分方便。如果是作为经过初步固液分离后的液体的澄清性过滤或者脱色过滤，在过滤过程中，还需要添加硅藻土、白土、活性炭等助滤剂，那么就要增加作为预涂用的硅藻土混合罐和相应的循环管路与计量添加硅藻土等助滤剂的隔膜式计量泵及电器系统等结构。

两台也可以并联使用，一台使用，另一台备用或再生，可实现连续密闭生产，即提高产品质量，又能改善生产作业环境。

详细参数：

主要规格技术参数

型号 Model	过滤面积(m2)	滤饼体积(L)	处理能力(T/h)			工作压力(MPa)		工作温度(℃)	过滤缸容积(L)	主机重量(Kg)
型号 Model	过滤面积(m2)	滤饼体积(L)	油脂	树脂	饮料	额定压力	***高压力	工作温度(℃)	过滤缸容积(L)	主机重量(Kg)
SSMB-2	2	30	0.4-0.6	1-1.5	1-3	0.1-0.4	0.5	≤150	120	300
SSMB-4	4	60	0.5-1.2	2-3	2-5				250	400
SSMB-7	7	105	1-1.8	3-6	4-7				420	600
SSMB-10	10	150	1.6-3	5-8	6-9				800	900
SSMB-12	12	240	2-4	6-9	8-11				1000	1100
SSMB-15	15	300	3-5	7-12	10-13				1300	1300
SSMB-20	20	400	4-6	9-15	12-17				1680	1700
SSMB-25	25	500	5-7	12-19	16-21				1900	2000
SSMB-30	30	600	6-8	14-23	19-25				2300	2500
SSMB-36	36	720	7-9	16-27	23-30				2650	3000
SSMB-40	40	800	8-11	21-34	30-38				2900	3200
SSMB-45	45	900	9-13	24-39	36-44				3200	3500
SSMB-52	52	1040	10-15	27-45	42-51				3800	4000
SSMB-60	62	1200	11-17	30-52	48-60				4500	4500
SSMB-70	70	1400	12-19	36-60	56-68				5800	5500
SSMB-80	80	1600	13-21	40-68	64-78				7200	6000
SSMB-90	90	1800	14-23	43-72	68-82				7700	6500

型号	筒体直径	滤片间距	进出口	溢流口	排渣口	高度	占地面积
SSMB-2	φ400	50	DN25	DN25	DN50	1550	620×600
SSMB-4	φ500	50	DN40	DN25	DN50	1800	770×740
SSMB-7	φ600	50	DN40	DN25	DN250	2200	1310×1000
SSMB-10	φ800	70	DN50	DN25	DN300	2400	1510×1060
SSMB-12	φ900	70	DN50	DN40	DN400	2500	1610×1250
SSMB-15	φ1000	70	DN50	DN40	DN500	2650	1710×1350
SSMB-20	φ1000	70	DN50	DN40	DN500	2950	1710×1350
SSMB-25	φ1100	70	DN50	DN40	DN500	3020	1810×1430
SSMB-30	φ1200	70	DN50	DN40	DN500	3150	2030×1550
SSMB-36	φ1200	70	DN65	DN50	DN500	3250	2030×1550
SSMB-40	φ1300	70	DN65	DN50	DN600	3350	2130×1560
SSMB-45	φ1300	70	DN65	DN50	DN600	3550	2130×1560
SSMB-52	φ1400	75	DN80	DN50	DN600	3670	2230×1650
SSMB-60	φ1500	75	DN80	DN50	DN600	3810	2310×1750
SSMB-70	φ1600	80	DN80	DN50	DN700	4500	3050×1950
SSMB-80	φ1750	80	DN80	DN50	DN700	4500	3210×2100
SSMB-90	φ1850	80	DN80	DN50	DN700	4650	3300×2200

过滤机主机外形及安装尺寸

主要规格技术参数

型号	A mm	B mm	C mm	D mm	H1 mm	H2 mm	进出口联接	配用电机		重量 (kg)
								型号	功率KW
SSMB-2	1800	850	800	1250	1100	2100	法兰 pg10Dg25	Y100L-6	1.5～2.2	1800
								YB80L-4	0.55
SSMB-4	2300	880	950	1280	1400	2500	法兰 pg10DN40	YB100L-4	3	2000
								YB90S-4	1.1
SSMB-7	2500	1000	1050	1400	1400	2500	法兰 pg10DN40	YB132M-6	4	2200
								YB90S-4	1.1
SSMB-10	2950	1180	1300	1580	1650	2900	法兰 pg10DN50	YB132M-6	5.5	2500
								YB90L-4	1.1
SSMB-15	3200	1280	1525	1680	1650	2900	法兰 pg10DN50	YB90L-4	5.5	3200
								YB132M-6	1.5
SSMB-20	3200	1280	1525	1680	1850	3200	法兰 pg10DN50	YB90L-4	5.5	3800
								YB132M-6	1.5
