过滤器工作原理：

水由进水口进入机体过滤器过滤，水中的杂质沉积在不锈钢滤网上，当进水口的压力与出水口的压力达到设定值时；系统自动启动自清洗程序；传感器将信息传给配电系统，配电系统接收压力信号引发：电马达带动刷子旋转，对滤芯进行清洗；同时排污阀打开排污；清洗时间10-60（可设置）秒钟，清洗结束时，阀门关闭；电机停止运转；系统恢复至初始状态；开始进入下一个过滤工序。

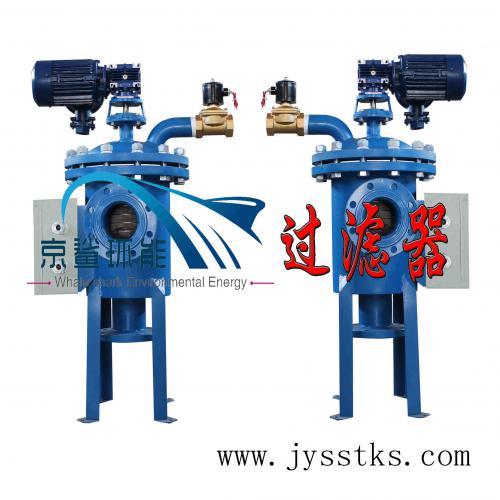

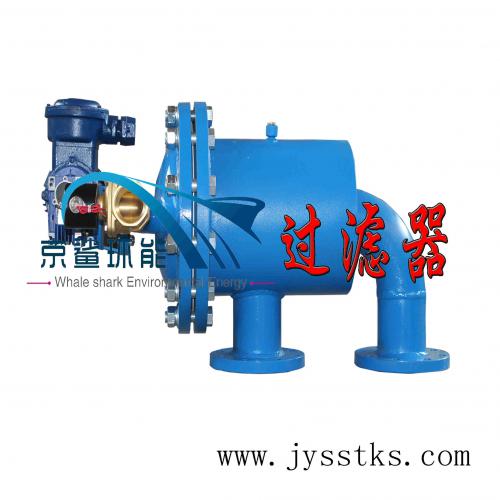

产品外形图：

使用范围：

    全自动自清洗过滤器广泛适用于循环或非循环冷却水系统、热交换系统、 中央空调系统、集中供暖系统、热水锅炉系统等，分别用来保护冷却设备、热交换  装置、空调器、锅炉等。该设备适用行业面广，包括建筑、化工、电力、冶金、橡 胶、造纸、轻纺、煤炭、食品等行业。

过滤器技术参数：

产品型号：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300

         DN400、DN450、DN500

单台滤水量：1～3000m³/h;

过滤精度：100～3000 μm

工作压力：0.1-1.6Mpa;

压力损失：≤ 0.018 Mpa

工作水温：-10-95℃

排污时间：10～60秒(可自行设定)

电源：交流三相380V/ 50Hz

控制界面：PLC触摸屏数显、旋钮、开关；

控制模式：压差模式、时间模式、手动控制模式；

滤网类型：304楔形网/烧结网、316L楔形网/烧结网;

备注：  该设备要求流经过滤器的水温不可超过 95℃。 入水水质要求：入水中悬浮物小于 60mg/L，短时间允许悬浮物达到 110mg/L。 若水质达不到要求，需在过滤器入水口前加预处理。

产品功能及特点

 1、产品功能

全自动自清洗过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能， 且清洗排污时系统不间断供水。

控制模式：全自动控制模式、手动控制模式

自动控制：定时控制和压差两个方式。

1.1.1在过滤触摸屏上选择时间控制，根据水质的情况选择适当的时间；当过滤时间到设定时间时，过滤器启动自清洗程序；对设备进行自清洗；清洗完毕后；系统恢复至初始状态，为下一个过滤工序作好准备

1.1.2压差模式控制：控制系统实时将系统压差与用户设定的压差相比较，当系统压差达到设定压差时，过滤器启动自清洗程序；对设备进行自清洗，清洗完毕后；系统恢复至初始状态，为下一个过滤工序作好准备。

 手动控制：将操作面板上的手动/自动选择开关拨到手动位置，过滤器进行排污。 用户可根据需要选择两种控制方式，具体操作见后面的操作部分。

 2、产品特点

   1.2.1 过滤精度默认为 100 微米，且从 100 至 3000 微米可选，过滤面积大，纳污量高， 用户可根据实际工况定制。

   1.2.2清洗方式简单，智能控制系统：PLC液晶显示一体机、触摸屏控制、可远程操控；

全自动自清洗过滤器控制系统中的各参数均可调节。

   1.2.3设有电机过载保护，可有效保护电机。

   1.2.4具有在清洗排污时不间断供水、无需旁路的特点，且清洗时间短，排污耗水量少， 不超过总流量的 1%。

   1.2.5维修性强、安装拆卸简便易行。

   1.2.6 与用户管线的连接方式为法兰连接，法兰采用国标法兰，通用性强。

产品型号说明：

   全自动自清洗过滤器的规格型号按进出水口的公称通径区分，常规产品有 DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN400、DN450、DN500共 12种规格，公称压 力均为 PN＝1.6MPa 。

产品结构说明：

① 采用PLC机电一体化设计。

② 全自动自清洗过滤器由驱动机构、控制管路（包括压差开关）、 主管组件、滤芯组件、清洗机构、连接法兰等主要零部件组成。

③ 电控器、控制管路和排污阀构成过滤器的控制部分，用于实现自动清洗排污过 程。 控制管路由压差开关、管接头、黄铜管等附件组成。

④ 过滤器常规产品使用不锈钢钢丝刷，也可根据不同的使用条件（水温、水质），选 用其它材质的转刷。
