详细信息

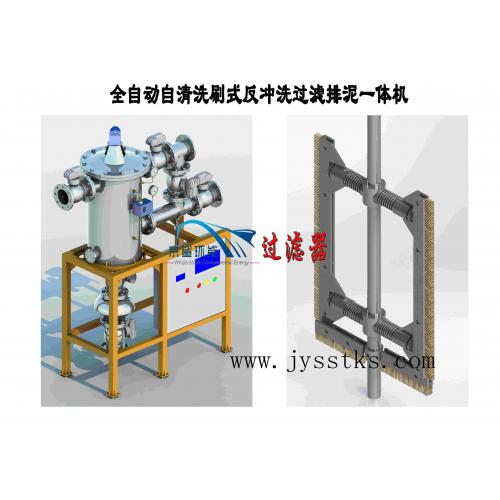

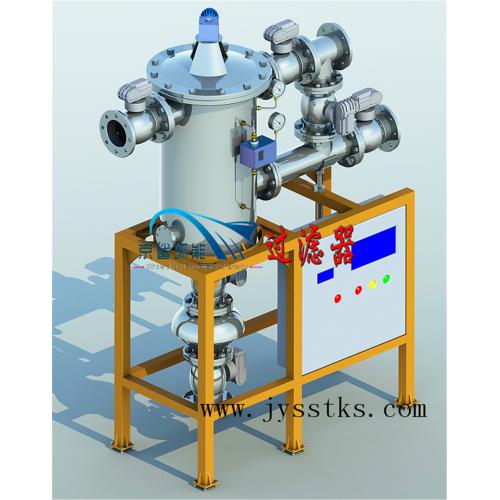

全自动自清洗刷式反冲排泥一体机
设计依据：
根据重力沉降、密度差异及精密过滤器的原理设计；
适用范围：
全自动自清洗刷式反冲排泥一体机集除沙、排泥排渣、过滤于一体，主要用来清除地下水和包括地下热水及其它水源液体中的固体颗粒，在给水处理领域实现除砂、降浊、固液分离等效果显著。
过滤流程：
待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差通过压差开关检测进出口压差变化达到设定值时，智能配电系统给控制阀门、电力马达信号，引发下列动作:电机带动刷子旋转，对滤芯进行清洗，压差降至设定值时，电机停止运转，系统恢复初始状态，这样的清洗过程连续重复N次，过滤器不锈钢滤芯内的杂质以及颗粒物≧50%时，进水口阀门自动关闭，蒸汽或空气阀门自动打开，电动刷子转动直至过滤器内的水完全排空，过滤器底部的排泥阀自动打开，过滤器经多次反洗被截留在滤芯内的污物或者颗粒物由排泥口排出；整个循环过程（需根据带过滤的水中的杂质和颗粒物自行设置）；控制系统采用PLC机电一体化控制（全自动、半自动、手动）；控制模式为压差模式控制或者时间模式控制；为确保生产过程中停水；整个过滤设备设有旁通管道；作为应急通道；
过滤器技术参数：
产品型号：DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300
单台滤水量：1～500m3/h;
过滤精度：50～3000 μm
工作压力：0.1-1.6Mpa;
压力损失：≤ 0.018 Mpa
工作水温：-10-95℃
排污时间：10～60秒(可自行设定)
排泥时间：可根据水质情况设置
电源：交流三相380V/ 50Hz
控制界面：PLC触摸屏数显、旋钮、开关；
控制模式：压差模式、时间模式、手动控制模式；
滤网类型：304楔形网/烧结网、316L楔形网/烧结网;
备注： 该设备要求流经过滤器的水温不可超过 95℃。 入水水质要求：入水中悬浮物小于 300mg/L，短时间允许悬浮物达到 110mg/L。 若水质达不到要求，需在过滤器入水口前加预处理。
过滤器选型表：
|
型号 |
管径 (寸） |
出入 水口 |
高（L) mm |
宽（Y) mm |
重量kg |
处理水量 m3/h |
滤网面积 MM2 |
|
JSHN-ZGP-DN50 |
2 |
50 |
1500 |
695 |
200 |
15 |
1300 |
|
JSHN-ZGP-DN80 |
3 |
80 |
1660 |
795 |
280 |
45 |
1550 |
|
JSHN-ZGP-DN100 |
4 |
100 |
1790 |
795 |
300 |
65 |
2020 |
|
JSHN-ZGP-DN125 |
5 |
125 |
1820 |
865 |
350 |
105 |
3230 |
|
JSHN-ZGP-DN150 |
6 |
150 |
1960 |
865 |
380 |
150 |
4200 |
|
JSHN-ZGP-DN200 |
8 |
200 |
2250 |
1135 |
430 |
230 |
7500 |
|
JSHN-ZGP-DN250 |
10 |
250 |
2360 |
1400 |
490 |
380 |
9000 |
|
JSHN-ZGP-DN300 |
12 |
300 |
2400 |
1800 |
550 |
500 |
15000 |
技术参数表：
|
型号 |
进出口通径 |
排污口 通径 |
排污时 间(S） |
工作 电压 |
排泥时间 |
功率 (KW) |
经济流量 M3/h |
***小工作压力 |
***大工作压力 |
|
DN80 |
80mm |
DN50-- DN125
|
10--60
|
380V/50Hz
|
0-60s |
1.5 |
45 |
0.1MPa
|
1.6MPa
|
|
DN100 |
100mm |
1.5 |
65 |
||||||
|
DN125 |
125mm |
1.5 |
105 |
||||||
|
DN150 |
150mm |
2.2 |
150 |
||||||
|
DN200 |
200mm |
2.2 |
230 |
||||||
|
DN250 |
250mm |
2.2 |
380 |
||||||
|
DN300 |
300mm |
2.2 |
500 |
过滤精度、过滤器选型：
过滤精度换算表
|
微米 |
1 |
5 |
10 |
25 |
30 |
40 |
50 |
80 |
100 |
120 |
150 |
200 |
400 |
800 |
1500 |
3000 |
|
目数 |
12500 |
3000 |
1250 |
650 |
550 |
400 |
300 |
200 |
150 |
120 |
100 |
80 |
40 |
20 |
10 |
5 |
|
毫米 |
0.001 |
0.005 |
0.01 |
0.025 |
0.03 |
0.04 |
0.05 |
0.08 |
0.1 |
0.12 |
0.15 |
0.2 |
0.4 |
0.8 |
1.5 |
3.0 |
产品特点：
① 二合一效果显著：自清洗一体机集除沙、排泥、过滤于一体
② 解决了传统除（砂污）器对比重小的污物，如悬浮物、树叶、纸屑等处理困难的难题。
③ 纳污量大；过滤效果显著，过滤精度高；适合各类水质；
④ 具有自动排泥排渣功能；
⑤ 排泥一体机具有自清洗功能且同时具有反冲洗功能；
⑥ 刷子的特殊设计：一体机的刷子固定端设计成活的；可以根据使用的情况进行调节；使得刷子与滤芯充分接触；
⑦ 一体机自身具有旁通功能；
⑧ 采用国标法兰连接，通用性强；
⑨ 机电一体机智能操作系统：可远程操控；三种模式控制均可切换；
⑩ 维修性强、安装拆卸简便易行。
