施罗德科技高精度约翰逊管

简介:

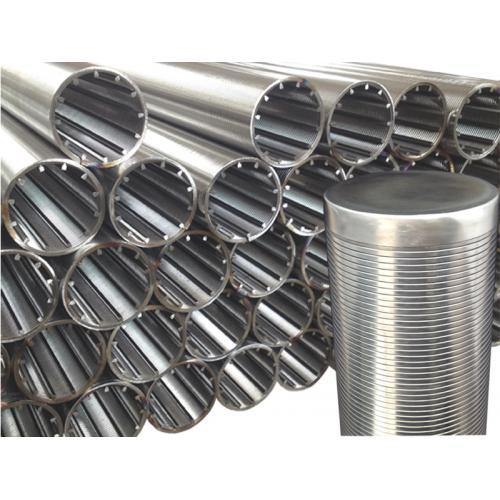

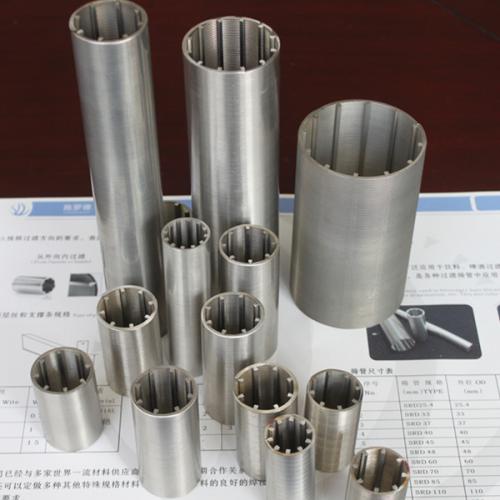

约翰逊滤管(Johnson Screen)也称条缝筛网，是由约翰逊公司开发的一种工业用筛网。它由异形金属丝和不同形状的支持杆组成，由专门设计的电阻焊机连续地焊接而成，其结构形式详见图1。条缝筛网可制成平板形，也可制成圆筒形、半圆形、扇形等形状，其异形金属丝可以竖条形设置，也可以环形设置。

约翰逊管有什么特点?

以往工业上应用较多的是全由金属丝编织的金属丝筛网，由于固体颗粒(催化剂、分子筛和各种滤料)与丝网的接触面积大，颗粒易堵塞和卡在金属丝网的方孔中造成压力降增大致使装置无法操作，维修也较困难，而条缝筛网与固体颗粒只有两点接触，因而不易堵塞和卡住.

约翰逊管与金属丝网结构优缺点比较

约翰逊管具有以下特点：
　　(1)开孔范围较大，开孔率较高。
　　(2)异形金属丝与支持杆的每个交叉点都焊接，因而精确度高，缝隙准确。
　　(3)连续的缝隙和固体颗粒间只有两点接触，不易堵塞。
　　(4)表面光滑，催化剂磨损较少，颗粒不易粉碎，筛条的表面粗糙度可低到6.3 μm。
　　(5)连续的缝隙和光滑的表面，使催化剂流动平滑。
　　(6)由不同缝隙尺寸和不同规格异形金属丝和连接杆结合在一起的筛网强度好，如果操作条件苛刻负载大时，可选用加强材料和大截面的连接杆，其每个焊点的拉力可达到2000～3000 N。
　　(7)根据工艺过程要求，具有较大选择范围。
　　(8)使用寿命长，容易安装，重量轻，更经济。

约翰逊管在石化行业有哪些用途?
　　答：在炼油厂和石化厂中主要用于催化重整装置中径向反应器的扇形筒、中心管、内篮和外篮；一般反应器中的入口分配器、积垢篮、催化剂床层的支持格栅、出口收集器等；也用于过滤器管、离心机过滤篮框和振动筛等。它用途广泛，并可根据工艺要求进行专门设计。
　　
约翰逊管的楔形金属丝和支持杆有哪些规格?

规格种类较多.施罗德科技主要采用的规格如下

楔形丝主要有10S,12S,18S；

支撑杆主要有Q22，Q25

制造约翰逊管的材料有哪些?
根据工艺条件要求选用不同的材料，***常使用的有奥氏体不锈钢304，和316L等。此外，钛材和碳钢均可使用。
