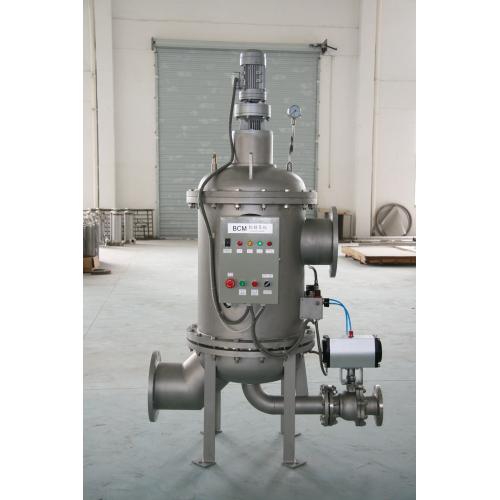

DK-11001系列控制器是自清洗过滤器专用控制器，同行业显示屏幕***大，全中文“傻瓜”式操作，运行、清洗动态显示内容丰富等特点。控制器由时间、差压同步控制。在设定的过滤时间内，如到达差压值控制器发出信号启动清洗程序。如到达设定的过滤时间，控制器也会发出信号启动清洗程序。可以保持过滤器滤网长期干净。控制器并可以根据水质情况自由设定过滤时间﹙0-9999分钟﹚，清洗时间﹙0-9999秒﹚。注：清洗减速机应顺时针旋转。
主要技术参数：
◇输入电压：AC380V±10﹪  50-60HZ  三相四线制
◇输出电压: AC220V、AC380V
◇负载功率： 1.5KW
◇负载电流:2A
◇环境温度:-5℃～+40℃
◇环境湿度:≤85％
◇机内功耗: 5VA
工作流程：
（一）、过滤
本系统通电开机即处于自动工作状态——过滤状态。此时屏幕显示过滤工作时间以及此时的工作状态，过滤状态下按《设定/急停》键可进入操作设置状态，此时可对控制器的各种参数进行更改并可进行手动操作。
当压差信号产生、过滤延时到或强制启动时系统进入自动清洗状态。
（二）、清洗
 清洗时主电机和阀门打开，屏幕显示清洗时间及其设定时间。清洗时间到自动返回过滤状态。
三、选择设备类型
在系统使用前必须首先确定设备类型。设备类型选择实际上属于参数设定范畴，这里把它单独列出以特显其重要性。
过滤状态下按《设定/急停》键进入操作初始状态：

按Θ键移动光标至“设定”处，按《确认》键进入以下“参数选择”界面：

按《确认》键后再按↑↓键选择设备类型:

按《确认》键确认设备类型，屏幕返回“参数选择”界面：

四、参数设定
在过滤状态下按《设定/急停》键进入操作初始状态：

按Θ键移动光标至“设定”处，按《确认》键进入以下“参数选择”界面：

    按↑↓键选择不同的参数（本例:清洗时间）：

   按《确认》键进入参数内容修改界面：

   按Θ键移动光标，按↑↓键改变数据大小：

   按《确认》键确认设定值，屏幕返回参数选择界面：

此时，可按↑↓键继续选择其它参数进行修改。
参数设定过程中按《设定/急停》键则系统立即退出参数设定状态。
五、试验
试验功能即手动操作功能，利用此功能用户可以单独开关减速机和阀门操作如下：
在设备过滤状态下按《设定/急停》键进入操作初始状态：

按Θ键键移动光标至“试验”处，按《确认》键系统进入试验状态，屏幕将显示：

VLV1、VLV2分别表示阀1﹙备用阀﹚、阀2﹙排污阀﹚.
按《清洗》键、Θ键分别开/关VLV1、VLV2阀，按↑↓键分别启/停电机正/反转。闪烁表示阀门被打开，↑↓图标闪烁分别表示电机正/反转。
在试验过程中按《设定/急停》键，系统立即退出试验状态返回运行状态
六、强制
在过滤状态下按《清洗》键系统强制进入自动清洗状态。
七、急停
在清洗状态下按《设定/急停》键系统强制退出清洗状态。
八、记忆
系统可自动记忆10组清洗启动时间（间隔）。
在设备过滤状态下按《设定/急停》键进入操作状态：

按Θ键移动光标至“记忆”处，按《确认》键进入启动时间显示状态：




按↑↓键屏幕依次显示各组记忆值。按《确认》键进入记录处理界面：

按Θ键移动光标至“返回”处，按《确认》键返回运行状态。
按Θ键移动光标至“清空”处，按《ENTER》键系统将在清空《启动时间记录》后返回运行状态。
九、电气特性
输入电源电压：AC 220V±5%
控制电源功率：6W
传感器电源：DC 12V/50mA
输入信号类型：NPN常开\无源常开触点
输入信号电流：20mA
远控输入信号脉冲宽度：>60ms
运行状态输出信号类型：NPN常开
运行状态输出信号电流：<100mA
继电器输出额定电流：10A
十、注意事项：
◇本控制仪必须使用单独电源，额定电压380V/50Hz，三相四线制，注意零线不能接错，使控制仪受损。应安装单独的开关能就近控制控制仪，设备不用时应切断控制仪电源。
◇输出电动阀电压为AC220V，减速机电压为380V。
◇在接线和维修时，应切断控制仪供电电源。
