用途与功能：

     LY系列板框压力滤油机是专为电厂、电站、工矿企业变电所、润滑油库房、拖拉机站、石油、化工、冶金、国防等单位设计的，主要用来过滤变压器油、汽轮机油、液压 油、机械油类油品及其它油液中的水分与杂质。板框式滤油机由过滤床、油泵和过滤器等元件组成。滤板和滤框间衬有作为过滤介质的滤纸或滤布，凭借压紧装置的 压力，将滤板和滤框固定形成一个单独的过滤室。被压紧在滤板和滤框之间的滤纸或滤布起油过滤作用。

注意事项：
    1、检查电源接线是否正确，机壳接地是否良好。
    2、滤板、滤框与滤油纸放置一定要正确。
    3、压紧滤板不要用力过猛，机身放置平稳。
    4、使用时应随时监视压力及油箱油位，发现油泵声音异常，应立即停用并进行检查。
    5、用完后将机箱内存油清理干净，断开电源。

结构组成：

   本 机是由齿轮泵1、滤清器4、安全阀5、回油阀3、放液水嘴7、滤床8（包括压力表、滤板、滤纸、滤框、油盘）、前支架12、后支架9、底盘11、拉杆13 联轴器10及电动机安装在底盘之上滤床之下，滤清器安装在齿轮泵的前侧，在滤清器上装有回油阀，并用聚氯乙烯管与油盘连接，滤床安装于齿轮泵与前后支架上 边，其中滤板、滤框（见表1）顺序交替地组成各个独立的过滤室，滤纸夹在滤板与滤框之间。进、出油口胶管连接在进、出管接头15、6上，该滤油液从滤清器 进油孔处吸入，通过滤清器去除较大的杂技质后，再进入齿轮泵。

    由于电动机通过联轴器带动齿轮泵旋转，使齿轮对油液产生挤压作用，因而使滤油液流进滤床。渗透出滤油纸将油中杂质滤净。由于滤油纸的毛细管作用，可以吸收 油中残留水份。然后将滤油液从油管排出。安全阀的作用是控制管道系统的压力，当油压超过规定值时，安全阀就立即启动，使滤油液在泵中自行循环，油压不再上 升，以确保设备安全运转。回油阀借助齿轮泵进油口的真空作用，将油盘内的油吸入滤清器。放液水嘴供取油样进行耐压及其它理化性能试验。由于本机采用底盘滚 轮14结构，可以通过人力拉动拉杆进行移动。

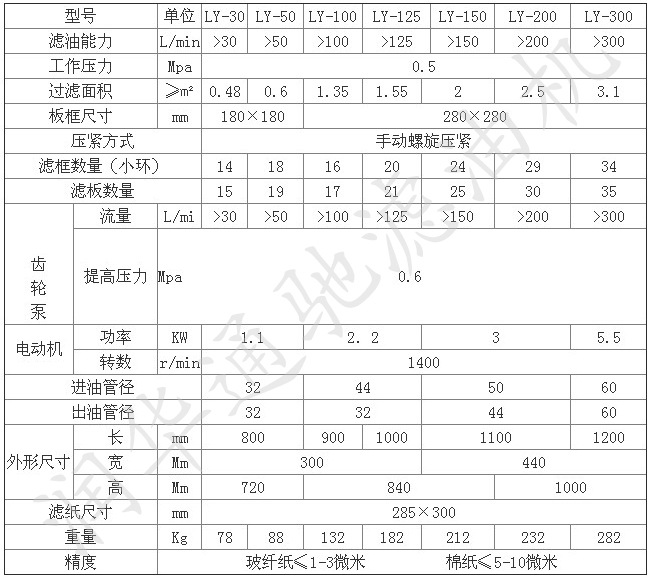

技术参数
