纤维滤布滤池系列-移动冲洗竖片滤池简称竖片滤池，是由同济大学与上海安鼎济水处理科技有限公司联合研发。该装置为国家“十一五”科技支撑课题“小城镇水污染控制关键技术研究及设备开发”的子课题，由同济大学***水处理专家（陈翼孙，我国气浮工艺、无阀滤池工艺开创者）参与研发，专利号：2009100552364、201010244441.8。
本滤池采用了安鼎济水处理公司研发设计的专用滤布，具有能耗低、滤速高、处理能力大、出水水质好，占地面积小、运行维护简单可靠，可灵活设置处理单元，满足不同水量选型要求等优点，结合化学除磷措施，可使出水从一级B达到一级A标准，满足污水处理厂的升级改造。
竖片滤池应用领域
竖片滤池可广泛应用于沉淀,澄清,气浮工艺后的过滤
市政污水深度处理与回用
工业废水深度处理与回用
村镇污水处理
原水的预处理
地表水净化
膜工艺前处理
循环冷却水处理
竖片滤池工作原理
竖片滤池是一种改变了过去传统滤料以及传统冲洗程序的崭新过滤工艺，它主要包括：（1）竖片过滤装置；（2）反冲洗装置；（3）移动行车装置；（4）排泥装置。其中滤片包括专用纤维滤布和滤布支架。冲洗采用移动式线状吸洗，洗过的断面克立即进入过滤状态，无需存储冲洗用水。
过滤——待滤水首先由进水管进入滤布滤池，水流在压力作用下从滤片两侧由外向内地通过滤布进行过滤，滤后水由滤框中的小孔及底部的出水管收集，***后通过出水堰溢入出水口。
反冲洗——随着过滤的进行，随着在滤布表面悬浮物逐渐累积，过滤速度逐渐减少，池内水位逐渐上升。当水位上升到预定水位时，开始进行负压抽吸反冲洗：竖式滤片固定不动，随着移动冲洗行车的移动和吸泥泵的启动，开始对滤片上的污泥进行线状扫吸，吸出的泥水由水泵排出池外，行车移动一个行程后，滤布被清洗干净。
用专用滤布，提升处理效果
安鼎济水处理研发设计了专用于纤维滤布滤池的滤布，滤布采用定向有序的纤维材料，通过专用设备及特殊工艺定制生产。
∝滤布采用纤维材料，出水水质及稳定性好，强度更高，耐腐蚀性强，延长滤布使用寿命。
∝在滤布生产过程中通过加速反应、皂化反应等工艺，使滤布空隙远小于絮体直径空隙，滤布精度更高，可截留粒径为微米级颗粒，提升处理效果；
∝滤布纤维在水中状态与能够拦截吸附大量的絮体，降低滤布过滤负荷，且易反冲洗。
∝根据不同水质处理要求，可选择不同类型滤布进行设计，更具有针对性，保证出水水质，降低处理成本。
充分利用滤池空间，降低占地面积
通过特殊结构设计，充分利用空间。滤池滤片采用竖式设计，使过滤面与水面垂直，大大增加过滤面积，并采用双侧过滤模式，此外可节约常规滤池的滤层、支承层及集水系统所需空间，使过滤面积扩大8-10倍，大大降低占地面积。
实现连续过滤，无需常规反冲洗设备
竖片滤池通过线状移动冲洗的方式实现了连续过滤。滤池的清洗过程和过滤过程可同时进行，滤池在冲洗时，采用行车带动吸泥泵作线状扫洗，负压抽吸粘附在滤片上的污物，省去了常规的大功率水泵等反冲洗设备。
|
项目 |
传统滤池 |
竖片滤池 |
|
滤材 |
砂（煤）等分散颗粒笨重，筛选麻烦，填装更换困难。 |
毯状纤维编织物，质轻、 层薄、更换清洗方便。 |
|
级配 |
上细下粗，无法 实现反粒度 |
外张形定向有序纤维 排列，符合反粒度概念 |
|
过滤方向 |
自上而下的表层截污过滤 |
两侧进水过滤 |
|
过滤面积 |
与池表面积相同 |
为传统滤池面积的8倍以上 |
|
水头损失 |
1.5—2.0米 |
0.2—0.3米 |
|
池深 |
约为4m （与前置工艺高程配合困难） |
约为传统的1/2左右 （与前置工艺高程配合容易） |
|
反冲洗形式 |
整池砂池膨胀 |
线状扫描式吸洗 |
|
反冲洗用水 |
须贮存大量清洗水 |
无需贮存，耗水量小 |
|
闸门切换 |
冲洗需8次启闭 |
冲洗无阀操作 |
|
反冲设备 |
大型泵、管、阀、管廊等设备 |
行车、小型泵 |
|
项目 |
纤维转盘滤池 |
竖片滤池 |
|
滤片形状 |
扇形，需拼装成大圆盘，且需要中间滚轴 |
矩形，独立安装 |
|
产水量 |
转轴出水，水量受制 |
多条干管出水，减轻负荷 |
|
池深 |
随盘片直径加大而快速上升 （一般为3.5—4.0m） |
不受盘片直径影响 （一般为2.5m） |
|
配件状况 |
水下有转轴、轴承、链轮、 链条等，维修困难 |
水下无可动部件，不易损坏 |
|
受力条件 |
整个转盘重量支承于两端承 座上对轴的平直度要求高 |
单块滤片轻，且分片支 撑于底部，受力条件好 |
|
冲洗状况 |
整个滤盘转动而吸泥管不动，动力能耗高 |
滤片不动，行车移动。大阻力扁缝，加防短路措施，吸洗均匀 |
|
反冲效果 |
盘内外缘线速度 相差大，外缘不易冲净 |
直线等速推进冲洗均匀 |
|
吸泥泵安置 |
须另外择地安置（占地面增大），且须启动闭出水阀，操作繁琐 |
置于行车上，省地。 泵潜于水，无须开闸 |
|
容积利用 |
圆盘周边四个角落未充分利用过滤面积 |
滤片均布与整池，***大限度延展有限空间的过滤面积 |
表1 竖片滤池规格参数表（一）
|
型 号 Tape |
过滤面积 Filtration area (m2 ) |
Boundray dimension （m） |
Diameter of inflow pipe （mm） |
Diameter of outflow pipe （mm） |
Maximum flow rate (m/h) |
Power (Kw) |
|
TASF-48s |
48 |
5.0×2.0×2.3 |
200 |
200 |
0.5 |
3.5 |
|
TASF -96s |
96 |
6.0×3.0×2.3 |
250 |
300 |
0.5 |
4.5 |
|
TASF -128s |
128 |
6.2×4.0×2.4 |
300 |
350 |
0.5 |
6.5 |
|
TASF -160s |
160 |
7.6×4.0×2.4 |
350 |
400 |
0.5 |
6.5 |
|
TASF -240s |
240 |
8.6×6.0×2.6 |
400 |
450 |
0.5 |
6.75 |
|
TASF -336s |
336 |
9.6×6.0×2.6 |
500 |
500 |
0.5 |
8.75 |
|
TASF -432s |
432 |
11.6×6.0×2.6 |
500 |
600 |
0.5 |
8.75 |
|
TASF -504s |
504 |
11.6×7.0×2.7 |
500x2 |
500x2 |
0.5 |
9.0 |
|
TASF -660s |
660 |
13.6×7.5×2.7 |
500x2 |
500x2 |
0.5 |
12.0 |
|
TASF -832s |
832 |
15.6×8.0×2.8 |
500x2 |
600x2 |
0.5 |
12.0 |
表2 进出水指标以及其他技术参数
|
1 |
SS≤30mg/l |
||
|
2 |
SS≤5mg/l |
||
|
3 |
2—10m/h |
||
|
5 |
≥3年 |
||
|
6 |
滤池内部0.2-0.3m |
||
|
7 |
线状扫洗0.3m2 |
占有效过滤面积0.5% |
|
|
8 |
1.0-1.5% |
||
|
9 |
2.5米/分钟 |
||
|
10 |
2小时 |
||
|
11 |
0.0002元/吨 |
工程优势
∝出水水质稳定优良，可实现出水SS≤5mg/L, 浊度≤0.5-2 NTU
∝耐冲击负荷，***高可承受SS为30-50mg/L
∝设备简单紧凑，附属设备少，总装机功率低
∝运行维护简单、方便，可实现全自动化运行
∝水头损失小，仅为0.2-0.3 m
∝运行能耗低，平均吨水电耗低于0.0001kWh
∝反冲洗水耗低，吸洗耗水率小于1%，对前处理工艺影响小，适用范围更广
∝占地面积小，仅为普通快滤池1/4，降低工程造价
∝设备一体化设计，对地基地耐力要求低，易于安装施工
∝滤片组件采用标准化、模块化设计，安装精度高，可扩展性强
∝可连续过滤，减少过滤时间，节省反冲洗设备投资

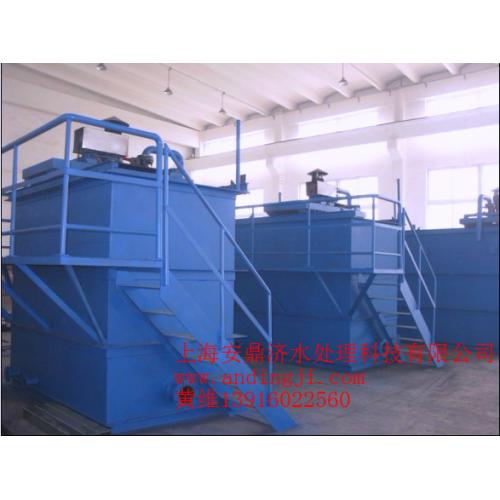

典型案例
山东省威海市大水泊污水厂一期工程
山东省威海市大水泊污水厂二期工程
江苏省淮安市淮阴区袁集城镇污水处理工程
江苏省淮安市淮阴区渔沟城镇污水处理工程
江苏省淮安市淮阴区徐溜城镇污水处理工程
上海金山廊下镇污水处理厂中水回用工程
上海同济大学游泳池水循环过滤工程
江苏南通物流中心园雨水回用工程
售后服务
1．根据用户的实际情况及需求，协助用户进行规划、布局。并对提供的产品作合理、适当的调整。
2．负责产品的安装，调试工作。
3．负责培训日常操作管理人员。
4．本产品负责免费保修一年，对确须更换的滤材，以成本价提供。
5．对用户在运行过程中所发生的问题，随时提供咨询服务，并协助解决，确保用户无后顾之忧。
