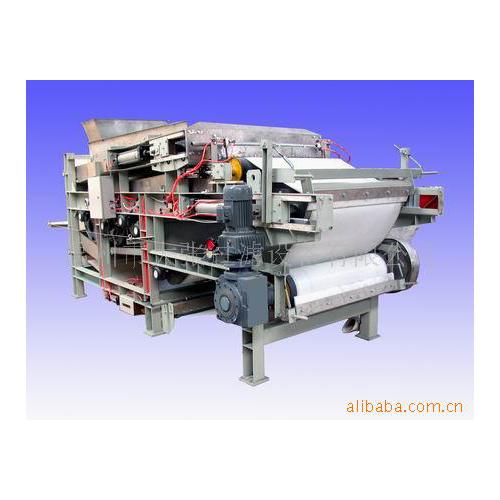

DY系列带式压榨过滤机主要由驱动机构，污泥布料机构，张紧机构，自动调偏机构，滤带冲洗机构，刮泥机构，重力脱水区，楔形脱水区，压榨脱水区，机架等组成。

            其工作过程是经絮凝处理后的污泥进入污泥布料机构后，首先经重力脱水区，这一段为较长的水平运动段和很小角度的上升段；滤浆在滤带上随滤带一起运动；在重力作用下，自由水与絮团分离，脱除滤浆中大部分的自由水，滤浆基本失去流动性。然后进入楔形空间由小到大，***后两滤带合拢，使夹在滤带中间的滤浆受到的挤压力逐步加大，水分不断的从滤浆中排出。此时泥浆已失去流动性，滤浆受到的压榨力由小逐渐增大。经数个呈S形排列的压榨辊对滤饼的压榨，错水剪切后，滤浆脱去大部分的饱和水，完成对污泥的脱水。滤带经过卸料装置时，泥饼经过卸料装置时，泥饼被刮刀从滤带上刮落。上下滤带经清洗再生后重新返回重力脱水区，完成下一步污泥脱水循环。
