当前所在位置:首页 > 产品 > 过滤器 > 板框过滤器

[新品] 不锈钢层叠式板框过滤器

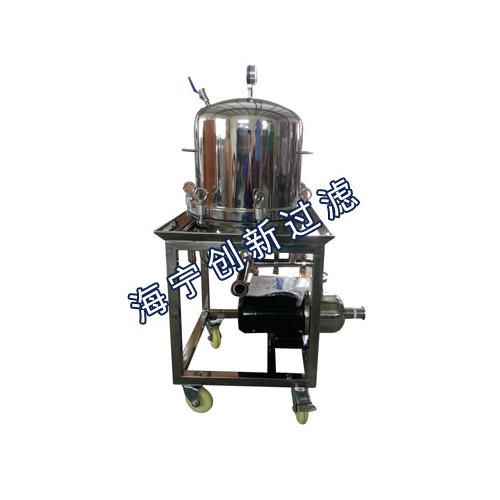

不锈钢层叠式板框过滤器
供应商参考报价:¥10000
  供应商信息
· 兴化市正清膜过滤设备科技有限公司(原海宁 [江苏省] 加为商业伙伴
  VIP会员 发送站内消息
联系人: 刘正海
所在城市: 江苏省 泰州市
详细地址: 江苏省泰州市兴化市戴南科技园区广场西侧
公司网站: www.cxglq.com
电子邮件: lzh@cxglq.com
公司电话: 0523-83761088 13429422328
传真: 0523-83761099
手机: 13757305658
QQ: 1069521719
在手机上查看本产品 扫一扫访问微商铺

详细信息

【产品名称】:不锈钢层叠式板框过滤器





专利号:200620108987.X

            一、产品说明:

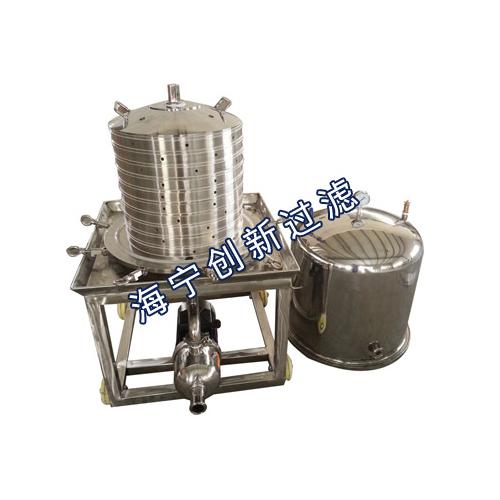

不锈钢层叠式板框过滤器是***新研发的一种层叠式精密液体过滤器(机),经我厂多年来生产过滤机的实践经验制造而成,广泛适用化工、制药、啤酒、矿泉水、石油、环保等行业,对各类液体中微小杂质进行过滤、澄清、提取处理的***新设备。 不锈钢层叠式板框过滤器采用SUS316L和SUS304优质不锈钢材料制造,工艺制作精良,性能安全稳定,抗腐蚀,经久耐用,结构新颖,操作简便,灵活节能,适应性强的多用途过滤设备。     不锈钢层叠式板框过滤器内壳体与底盘形成封闭的内腔体,内腔体内有液体过滤装置,穿过底盘的两个原液体进入口和一个合格液排出口均与内腔体相连,过滤装置包含多层重叠的过滤网板,将内腔体分成原液腔和合格液腔,原液进入口与原液腔连通,合格液排出口与合格液腔连通。本机具有单位空间内液体过滤面积大、速度快、流量大、效率高的特点。 不锈钢层叠式板框过滤器内过滤装置是由多层重叠过滤网板组成,可根据用户需要的流量大小选择过滤机的规格,还可以根据用户的要求特制液体在保温状态下的不同规格的过滤机,同时,本厂还为用户提供配套泵和不配套泵两种过滤机的选择。过滤机和泵安装在移动平台上,清洗后可异地过滤其他液体,一机多用。 另外,不锈钢层叠式板框过滤器针对化工、制药、精细食品、生物化工、环保等行业在液体过滤中,某些液体固态颗粒杂质含量较高,如频繁冲洗势必影响生产周期和效率的情况。也可为用户设计增大过滤机腔内容积,使得在原液过滤中能够按要求容纳更多的固态颗粒杂质,正常生产。

不锈钢层叠式板框过滤器与卧式板框过滤器,这两种过滤器的使用对比。

1、不锈钢层叠式板框过滤器可承受压力0.1--0.6Mpa、不漏液体,因本机选用机械压紧及全封闭法兰联接,杜绝漏的现象,而卧式板框过滤器选用硅胶密封,压力高容易漏液体,采用旋转压紧,硅胶本身有软性,从而不能保证漏液体现象。

2、 不锈钢层叠式板框过滤器***大流量可以做到200T/h,因本机由进口DN40或DN50、DN80、进入,从中分二至三个进口进入过滤器内、加上每层过滤框中间6-8个孔进入内腔体过滤,再从网板中间多个孔出来,出液口DN40或DN50、DN80,从而充分保证进液体也保证出液体,就可确保大流量。缩短了过滤周期,而卧式板框过滤器进液口小,再加上网板进液口只有一个小长方形孔进入,从而不能确保大流量。

3、 不锈钢层叠式板框过滤器过滤面积大,体积小,占用面积小,空间小,本机双网板过滤,而确保过滤面大,重量轻,操作方便。而卧式板框过滤器面积也可做大,它就体积大,重量大,操作不便。

4、 不锈钢层叠式板框过滤器一次性存活性碳可达3公斤-300公斤,从中解决制药、化工行业存粉末活性碳的设备,而卧式板框过滤器存碳,它横向存,不能确保框内充 分存,层叠式板框过滤器平放存,就可确保框内充分存,层叠式板框过滤器,还有独特的循环回流系统和过滤器内放液阀,是过滤活性碳行业的理想设备。(过滤框高度1.5cm-10cm)。

5、不锈钢层叠式板框过滤器由保温过滤器和常温过滤器两种,保温过滤器,适用于制药、精细化工过滤中液体温度低而结晶,流速慢的难题,本机可用蒸汽加热,热水加热,或电热管加热三种,带夹套,夹套可以做成三层,而卧式板框过滤器不能保温过滤,不能把过滤温度低而结晶的问题解决。



二、操作简介: 打开容器按要求在滤网上、下面放入滤布(或滤膜、滤纸),上紧支杆,盖好压盖,上紧法兰罗拴使其密封。打开排气口阀、打开进液阀原液受压力进入过滤机中,当原液充满过滤机后,关闭排气口阀。过滤机内就会保持一定的压力,在一定压力的作用下原液进入腔体,原液渗透过所需要细度等级的滤布(或滤膜、滤纸)即能获得合格的滤液,微笑杂质颗粒被滤布(或滤膜、滤纸)捕捉截留在腔内,从而完成过滤工艺。在过滤过程中操作员应注意压力表的变化,当压力表指针由低到高指向2kg时表示容器内有较多物料需要打开清理。





                                                                                                                 规格及技术参数
规格 层数 过滤面积(M2) 滤材尺寸(mm) 过滤压力(MPa) 理论水流量(t/h) 存活性炭(kg)
CX-Ф300 10 0.7 Ф310 0.2-0.6 4  1-4
CX-Ф300 20 1.4 Ф310 0.2-0.6 8 3-8
CX-Ф300 30 2.1 Ф310 0.2-0.6 12 4-12
CX-Ф400 20 2.5 Ф410 0.2-0.6 14  5-18
CX-Ф400 30 3.7 Ф410 0.2-0.6 21 8-22
CX-Ф400 40 5.0 Ф410 0.2-0.6 28 10-30
CX-Ф500 20 3.9 Ф510 0.2-0.6 25 11-28
CX-Ф500 40 7.8 Ф510 0.2-0.6 50 22-56
CX-Ф600 20 5.6 Ф610 0.2-0.6 60 20-50
CX-Ф600 30 8.4 Ф610 0.2-0.6 90 30-80
CX-Ф600 40 11.3 Ф610 0.2-0.6 120 40-100
CX-Ф700 20 7.7 Ф710 0.2-0.6 100 30-100
CX-Ф700 40 15.3 Ф710 0.2-0.6 160 50-150
CX-Ф800 30 15.0 Ф810 0.2-0.6 160 50-150
CX-Ф800 40 20.0 Ф810 0.2-0.6 220 70-200
CX-Ф1000 30 23.5 Ф1010 0.2-0.6 250 100-300
CX-Ф1000 40  31.4 Ф1010 0.2-0.6 350 150-400

注:设备尺寸大小可以根据客户订制!





专利号:200620108987.X

            一、产品说明:

不锈钢层叠式板框过滤器,是***新研发的一种层叠式精密液体过滤器(机),经我厂多年来生产过滤机的实践经验制造而成,广泛适用化工、制药、啤酒、矿泉水、石油、环保等行业,对各类液体中微小杂质进行过滤、澄清、提取处理的***新设备。 不锈钢层叠式板框过滤器,采用SUS316L和SUS304优质不锈钢材料制造,工艺制作精良,性能安全稳定,抗腐蚀,经久耐用,结构新颖,操作简便,灵活节能,适应性强的多用途过滤设备。     不锈钢层叠式板框过滤器,内壳体与底盘形成封闭的内腔体,内腔体内有液体过滤装置,穿过底盘的两个原液体进入口和一个合格液排出口均与内腔体相连,过滤装置包含多层重叠的过滤网板,将内腔体分成原液腔和合格液腔,原液进入口与原液腔连通,合格液排出口与合格液腔连通。本机具有单位空间内液体过滤面积大、速度快、流量大、效率高的特点。 不锈钢层叠式板框过滤器,内过滤装置是由多层重叠过滤网板组成,可根据用户需要的流量大小选择过滤机的规格,还可以根据用户的要求特制液体在保温状态下的不同规格的过滤机,同时,本厂还为用户提供配套泵和不配套泵两种过滤机的选择。过滤机和泵安装在移动平台上,清洗后可异地过滤其他液体,一机多用。 另外,不锈钢层叠式板框过滤器,针对化工、制药、精细食品、生物化工、环保等行业在液体过滤中,某些液体固态颗粒杂质含量较高,如频繁冲洗势必影响生产周期和效率的情况。也可为用户设计增大过滤机腔内容积,使得在原液过滤中能够按要求容纳更多的固态颗粒杂质,正常生产。

不锈钢层叠式板框过滤器,与卧式板框过滤器,这两种过滤器的使用对比。

1、不锈钢层叠式板框过滤器,可承受压力0.1--0.6Mpa、不漏液体,因本机选用机械压紧及全封闭法兰联接,杜绝漏的现象,而卧式板框过滤器选用硅胶密封,压力高容易漏液体,采用旋转压紧,硅胶本身有软性,从而不能保证漏液体现象。

2、 不锈钢层叠式板框过滤器,***大流量可以做到200T/h,因本机由进口DN40或DN50、DN80、进入,从中分二至三个进口进入过滤器内、加上每层过滤框中间6-8个孔进入内腔体过滤,再从网板中间多个孔出来,出液口DN40或DN50、DN80,从而充分保证进液体也保证出液体,就可确保大流量。缩短了过滤周期,而卧式板框过滤器进液口小,再加上网板进液口只有一个小长方形孔进入,从而不能确保大流量。

3、 不锈钢层叠式板框过滤器,过滤面积大,体积小,占用面积小,空间小,本机双网板过滤,而确保过滤面大,重量轻,操作方便。而卧式板框过滤器面积也可做大,它就体积大,重量大,操作不便。

4、 不锈钢层叠式板框过滤器,一次性存活性碳可达3公斤-300公斤,从中解决制药、化工行业存粉末活性碳的设备,而卧式板框过滤器存碳,它横向存,不能确保框内充 分存,层叠式板框过滤器平放存,就可确保框内充分存,层叠式板框过滤器,还有独特的循环回流系统和过滤器内放液阀,是过滤活性碳行业的理想设备。(过滤框高度1.5cm-10cm)。

5、不锈钢层叠式板框过滤器,由保温过滤器和常温过滤器两种,保温过滤器,适用于制药、精细化工过滤中液体温度低而结晶,流速慢的难题,本机可用蒸汽加热,热水加热,或电热管加热三种,带夹套,夹套可以做成三层,而卧式板框过滤器不能保温过滤,不能把过滤温度低而结晶的问题解决。



二、操作简介: 打开容器按要求在滤网上、下面放入滤布(或滤膜、滤纸),上紧支杆,盖好压盖,上紧法兰罗拴使其密封。打开排气口阀、打开进液阀原液受压力进入过滤机中,当原液充满过滤机后,关闭排气口阀。过滤机内就会保持一定的压力,在一定压力的作用下原液进入腔体,原液渗透过所需要细度等级的滤布(或滤膜、滤纸)即能获得合格的滤液,微笑杂质颗粒被滤布(或滤膜、滤纸)捕捉截留在腔内,从而完成过滤工艺。在过滤过程中操作员应注意压力表的变化,当压力表指针由低到高指向2kg时表示容器内有较多物料需要打开清理。





                                                                                                                 规格及技术参数
规格 层数 过滤面积(M2) 滤材尺寸(mm) 过滤压力(MPa) 理论水流量(t/h) 存活性炭(kg)
CX-Ф300 10 0.7 Ф310 0.2-0.6 4  1-4
CX-Ф300 20 1.4 Ф310 0.2-0.6 8 3-8
CX-Ф300 30 2.1 Ф310 0.2-0.6 12 4-12
CX-Ф400 20 2.5 Ф410 0.2-0.6 14  5-18
CX-Ф400 30 3.7 Ф410 0.2-0.6 21 8-22
CX-Ф400 40 5.0 Ф410 0.2-0.6 28 10-30
CX-Ф500 20 3.9 Ф510 0.2-0.6 25 11-28
CX-Ф500 40 7.8 Ф510 0.2-0.6 50 22-56
CX-Ф600 20 5.6 Ф610 0.2-0.6 60 20-50
CX-Ф600 30 8.4 Ф610 0.2-0.6 90 30-80
CX-Ф600 40 11.3 Ф610 0.2-0.6 120 40-100
CX-Ф700 20 7.7 Ф710 0.2-0.6 100 30-100
CX-Ф700 40 15.3 Ф710 0.2-0.6 160 50-150
CX-Ф800 30 15.0 Ф810 0.2-0.6 160 50-150
CX-Ф800 40 20.0 Ф810 0.2-0.6 220 70-200
CX-Ф1000 30 23.5 Ф1010 0.2-0.6 250 100-300
CX-Ф1000 40  31.4 Ф1010 0.2-0.6 350 150-400

注:设备尺寸大小可以根据客户订制!
